Ganap na Insulated Tubular Bus Bar

Ang WOPENG Fully Insulated Tubular Bus Bar ay nagsisilbing pangunahing solusyon para sa bagong henerasyon ng mga power transmission system. Gumagamit ito ng isang ganap na kalasag, ganap na insulated, at ganap na protektadong disenyo upang maalis ang mga panganib ng electric shock at panlabas na interference. Sinasaklaw ng produkto ang buong saklaw ng boltahe mula 0.4kV hanggang 550kV, na may malawak na kakayahan sa adaptasyon ng temperatura mula -45℃ hanggang 250℃, seismic resistance hanggang sa intensity na 8 degrees, at polusyon na nakakatugon sa mga mahigpit na kinakailangan ng Class V na kapaligiran. Sa pamamagitan ng multi-layer insulation structure at capacitive voltage equalization technology, nakakamit nito ang pare-parehong electric field distribution, na may partial discharge level na mas mababa sa 5pC at may disenyong habang-buhay na lampas sa 30 taon.

View All Products +

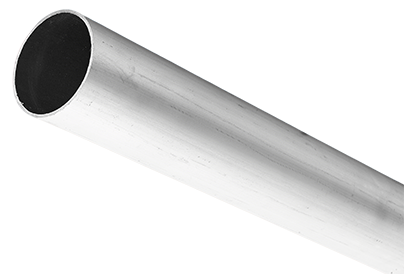

Aluminum Alloy Tubular Bus Bar

Ang 6063G aluminum-magnesium alloy tube busbar ay isang pangunahing kagamitan na materyal para sa power transmission at transformation system, na pangunahing ginawa ng Jiangsu Wopeng Electric Power Equipment Co., Ltd. Kabilang dito ang 6063G aluminum-magnesium2 alloy tube busbars, LF-21Y aluminum-manganese tube busbars, 6R05 alloy tube busbars, 6R05 alloy tube busbars, at 6R05 alloy tube na rare earth mga busbar. Pangunahing ginagamit ang mga ito bilang mga overcurrent conductor sa 220KV, 500KV, 750KV, ±800KV, at 1000KV na mga substation at converter station project ng mga power company sa buong mundo, gayundin sa mga high-current DC de-icing device. Ang mga pangunahing katangian ng pagganap nito ay: Gumagamit ito ng advanced na hot-top casting seamless tube na teknolohiya, na nagreresulta sa isang makinis na ibabaw, mataas na dimensional na katumpakan, mataas na tensile strength, at paglaban sa discharge at deformation; gumagamit ito ng rare earth at heat-resistant aluminum alloy na materyales na independiyenteng binuo ng kumpanya at kung saan inilapat ang mga pambansang patent ng imbensyon, na nagtataglay ng mahusay na pagproseso, welding, electrical conductivity, at mga katangian ng heat resistance, at na-certify ng mga departamentong pang-agham at teknolohikal na umabot sa mga internasyonal na advanced na antas; ito ay may mahusay na convection heat dissipation kondisyon, mababang temperatura pagtaas, mababang pagkawala, malakas na kondaktibiti, at malaking kasalukuyang kapasidad ng pagdadala; ito ay may mahusay na paglaban sa init, na may operating temperatura na 150°C–200°C, at nagpapanatili ng mataas na mekanikal na lakas kahit na sa mataas na temperatura, na makabuluhang nagpapabuti sa kaligtasan at pagiging maaasahan ng power transmission at transformation system; ang footprint ng pag-install nito ay halos 1/3 lamang ng mga flexible conductor, at nagtatampok ito ng corrosion resistance, paglaban sa icing, malakas na disaster resistance, at mahabang buhay ng serbisyo; ito ay madaling i-install, aesthetically kasiya-siya, ligtas, matatag, at maaasahan sa operasyon, at maginhawa para sa inspeksyon at pagpapanatili.

View All Products +
Medium At Low Voltage Bus Bar

Pangunahing kasama sa mga katamtaman at mababang boltahe na bus bar ang buong serye ng mga insulated tubular bus bar na na-rate sa 0.4 kV, 10 kV, at 35 kV. Kabilang sa mga ito, ang 0.4 kV low-voltage series ay sumasaklaw sa mga na-rate na alon mula 1000 A hanggang 8000 A, gumagamit ng mga copper tubular conductor at epoxy casting technology, at nagpapanatili ng pagtaas ng temperatura sa ibaba 30 K. Ang 10 kV medium-voltage series at 35 kV high-voltage na serye ng A, na parehong sumasaklaw sa kasalukuyang hanay ng A10000000. epoxy casting at wrapped insulation na mga proseso ayon sa pagkakabanggit, na may mga limitasyon sa pagtaas ng temperatura na <30 K at <45 K ayon sa pagkakabanggit. Ang lahat ng katamtaman at mababang boltahe na mga bus bar ay sumusunod sa mga pamantayan ng DL/T 1658‑2016 at DL/T 5789‑2019. Nagtatampok ang mga ito ng ganap na insulated enclosed structure, capacitive screen voltage-grading technology, at high-purity T2 copper conductor. Ang mga produktong ito ay nag-aalok ng mga komprehensibong bentahe tulad ng mataas na kapasidad na nagdadala ng kasalukuyang, mababang epekto sa balat, mataas na lakas ng makina, kakayahan sa mahabang span, paglaban sa vibration, buong insulation shielding, mataas na rating ng proteksyon, at kakayahang umangkop sa malupit na kapaligiran. Malawakang ginagamit ang mga ito sa mga sitwasyon kabilang ang mga substation, wind‑solar booster station, industrial power distribution, at data center.

View All Products +

Mga produkto Industry knowledge

1. Ano ang Tubular Bus Bar?

A tubular bus bar ay isang guwang, cylindrical na konduktor na gawa sa aluminyo o tansong haluang metal, na idinisenyo upang magdala ng matataas na agos ng kuryente sa loob ng switchgear, mga substation, at mga sistema ng pamamahagi ng kuryente. Hindi tulad ng solid rectangular o flat bus bar, ang tubular na hugis ay nag-aalok superyor na mekanikal na lakas, mas mababang epekto sa balat, at pinahusay na natural na paglamig . Ang mga karaniwang panlabas na diameter ay mula sa 40 mm hanggang 200 mm , na may kapal ng pader sa pagitan ng 3 mm at 10 mm, na tinatanggap ang mga kasalukuyang rating mula sa 800 A hanggang 6000 A .

Dahil sa mahusay na geometry nito, binabawasan ng tubular bus bar ang stress ng electric field at pinapabuti ang pagkakapareho ng pamamahagi ng boltahe, na ginagawa itong lubos na angkop para sa medium at high-voltage na mga pag-install. Ito ay karaniwang gawa mula sa high-conductivity na mga aluminyo na haluang metal tulad ng 6063-T6 o tanso na may plated contact surface, na tinitiyak ang parehong electrical performance at pangmatagalang pagiging maaasahan sa mga demanding environment.

Sa modernong mga sistema ng kuryente, ang mga tubular bus bar ay malawakang inilalapat sa mga air-insulated substation (AIS), gas-insulated switchgear (GIS), at renewable energy facility, kung saan compact na disenyo at stable na kasalukuyang transmission ay mga kritikal na pangangailangan.

2. Paano Gumagana ang Tubular Bus Bar?

Ang isang tubular bus bar ay nagbibigay ng isang mababang-impedance na landas para sa kasalukuyang daloy, pagsasama-sama conductivity, nabawasan ang epekto ng balat, at mahusay na pag-alis ng init . Kung ikukumpara sa solid conductors, ang AC resistance ay maaaring mabawasan ng 15–25% , pagpapabuti ng kahusayan sa enerhiya at pagpapababa ng mga pagkalugi sa paghahatid sa malayuan o mataas na kasalukuyang mga aplikasyon.

Ang pagganap nito ay pinamamahalaan ng electrical conductivity, conductor geometry, at thermal na katangian. Sa pamamagitan ng pag-optimize sa mga salik na ito, tinitiyak ng mga tubular bus bar ang matatag na daloy ng kasalukuyang habang pinapanatili ang katanggap-tanggap na pagtaas ng temperatura sa ilalim ng patuloy na operasyon.

(1) Pagbawas ng Epekto sa Balat

Ang guwang na istraktura ay nagdaragdag ng epektibong lugar sa ibabaw, na nagpapahintulot sa mas pare-parehong pamamahagi ng kasalukuyang. Ang isang 100 mm aluminum tube ay maaaring dalhin humigit-kumulang 25% na mas kasalukuyang kaysa sa isang katumbas na solidong konduktor. Ang kalamangan na ito ay nagiging mas makabuluhan sa mas mataas na frequency at mas malalaking sukat ng conductor.

(2) Mechanical at Thermal Performance

Ang cylindrical na anyo nito ay nagbibigay ng malakas na pagtutol sa mga electromagnetic na pwersa sa panahon ng mga short-circuit na kaganapan at pinahuhusay ang pagganap ng paglamig sa pamamagitan ng natural na convection. Ang panloob at panlabas na mga ibabaw ng tubo ay nagbibigay-daan sa mas mahusay na pagpapalitan ng init, na tumutulong na mapanatili ang ligtas na temperatura sa pagpapatakbo kahit na sa ilalim ng mataas na kondisyon ng pagkarga.

Paghahambing ng tubular vs. solid bus bar (4000A, 60Hz)
Parameter	Tubular Bus Bar	Solid Bus Bar
Timbang	~6.2 kg	~18.5 kg
Ratio ng Paglaban sa AC	1.08	1.32
Lugar ng Paglamig	Mataas	Katamtaman
Lakas ng short-circuit	95 kA	70 kA

3. Mga Pangunahing Kalamangan at Aplikasyon

Mga tubular na bus bar ay malawakang ginagamit dahil sa kanilang kahusayan at pagiging maaasahan sa mga modernong sistema ng kuryente:

Mas mataas na ampacity sa nabawasan ang timbang , pagpapabuti ng kahusayan sa istruktura
Lower corona discharge effect, lalo na mahalaga sa mga high-voltage system
Malakas na pagtutol sa vibration at mekanikal na stress
Pinasimpleng pag-install at flexible na pagpapanatili

Ang mga kalamangan na ito ay ginagawang perpekto ang mga tubular bus bar para sa mga substation, wind power system, photovoltaic plant, pang-industriya na pasilidad sa pagmamanupaktura, at mga koneksyon sa transpormer. Ang kanilang kakayahang pangasiwaan ang mataas na kasalukuyang pagkarga habang pinapanatili ang mga compact na sukat ay sumusuporta sa pagbuo ng modernong imprastraktura ng enerhiya at mga smart grid system.

4. Mga Madalas Itanong (FAQs)

Q1: Kasalukuyang rating?

Karaniwang saklaw mula sa 1600A hanggang 5000A depende sa diameter, materyal, at mga kondisyon ng paglamig. Maaaring suportahan ng mas malalaking diameter at mga na-optimize na disenyo ang mas matataas na alon.

Q2: Aluminum kumpara sa tanso?

Ang aluminyo ay mas magaan at mas matipid , ginagawa itong angkop para sa mga malalaking pag-install, habang ang tanso ay nag-aalok ng mas mataas na conductivity at mas gusto para sa mga compact system na nangangailangan ng maximum na kahusayan.

Q3: Paraan ng pag-install?

Karamihan sa mga sistema ay gumagamit bolted o clamp-type na mga koneksyon , na nagbibigay-daan sa mabilis na pag-install, madaling pagpapalawak, at maginhawang pagpapanatili nang walang kumplikadong proseso ng welding.

Q4: Panlabas na paggamit?

Oo, ang mga tubular bus bar ay angkop para sa panlabas na paggamit kapag ginagamot ng anodizing o protective coatings upang labanan ang corrosion, UV exposure, at polusyon sa kapaligiran.

Q5: Limitasyon sa temperatura?

Karaniwan 90°C para sa aluminyo sa ilalim ng normal na mga kondisyon ng pagpapatakbo, na may mas mataas na mga limitasyon na posible para sa panandaliang pag-load ng emergency depende sa pagkakabukod at mga pamantayan ng disenyo.

Ang mga tubular bus bar ay patuloy na umuunlad, nag-aalok mataas na kahusayan, pagiging maaasahan ng istruktura, at compact na disenyo para sa modernong power transmission at distribution system.
