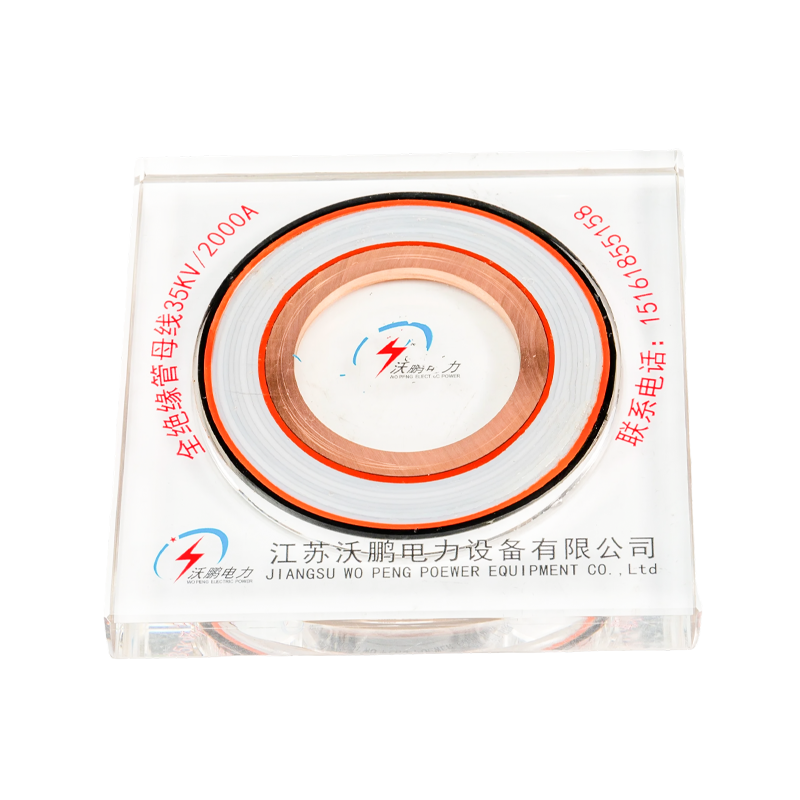

PTFE Tubular Bus Bar

Ang WOPENG PTFE Tubular Bus Bar ay partikular na idinisenyo para sa matinding kapaligiran. Ang pangunahing insulation nito ay gumagamit ng isang tumpak na mechanical winding ng polytetrafluoroethylene (PTFE) film, na may silicone oil na inilapat sa pagitan ng mga layer upang bumuo ng isang siksik, walang gas na tuluy-tuloy na insulator. Ang produkto ay may kasamang hindi bababa sa 5 capacitive screen (kabilang ang zero screen, grading screen, at grounding screen) at nilagyan ng silicone rubber creepage extender upang makamit ang optimized na electric field distribution at pinahusay na creepage performance. Nag-aalok ito ng mahusay na corrosion resistance at superior high/low-temperature tolerance, na may operating temperature range na -60°C hanggang 250°C at isang proteksyon na rating na umaabot sa IP68.

Makipag-ugnayan sa Amin +
PREV：No previous product SUSUNOD：Epoxy Resin Casting Tubular Bus Bar
  • Mga Detalye ng Produkto
  • Mga tampok
  • Makipag-ugnayan sa Amin

Mga Kalamangan sa Teknikal

Paglaban sa Temperatura: Saklaw ng temperatura ng pagpapatakbo mula -60°C hanggang 250°C.

Paglaban sa Kaagnasan: Lumalaban sa mga acid, alkalis, spray ng asin, at mga organikong solvent.

Lubricating Properties: Napakababa ng friction coefficient ng PTFE tubular bus bar, binabawasan ang mechanical stress.

Mataas na Lakas ng Dielectric: Mababang dielectric constant, minimal na pagkawala ng dielectric, at stable na performance ng insulation.

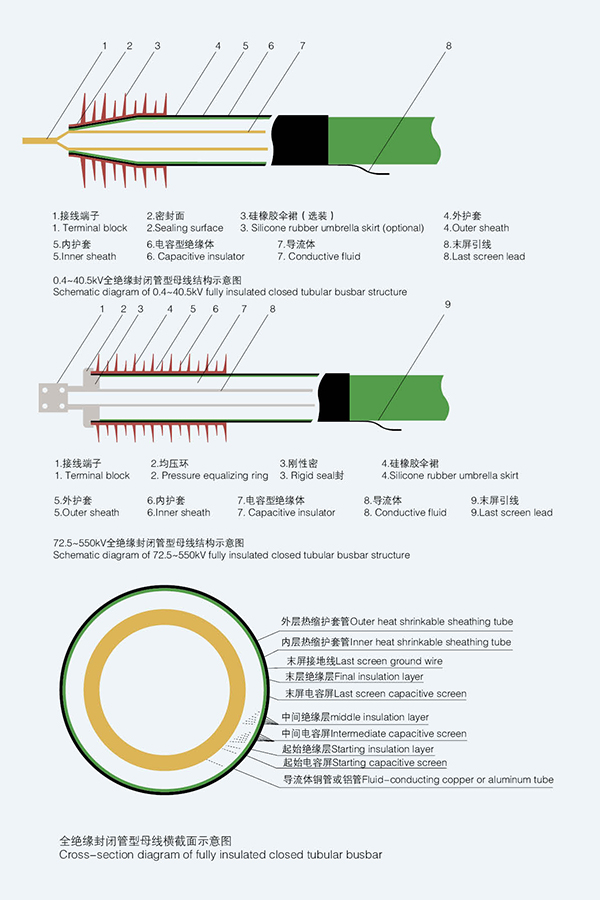

Insulated Tube Busbar Structure Diagram (Polytetraoxyethylene Process)

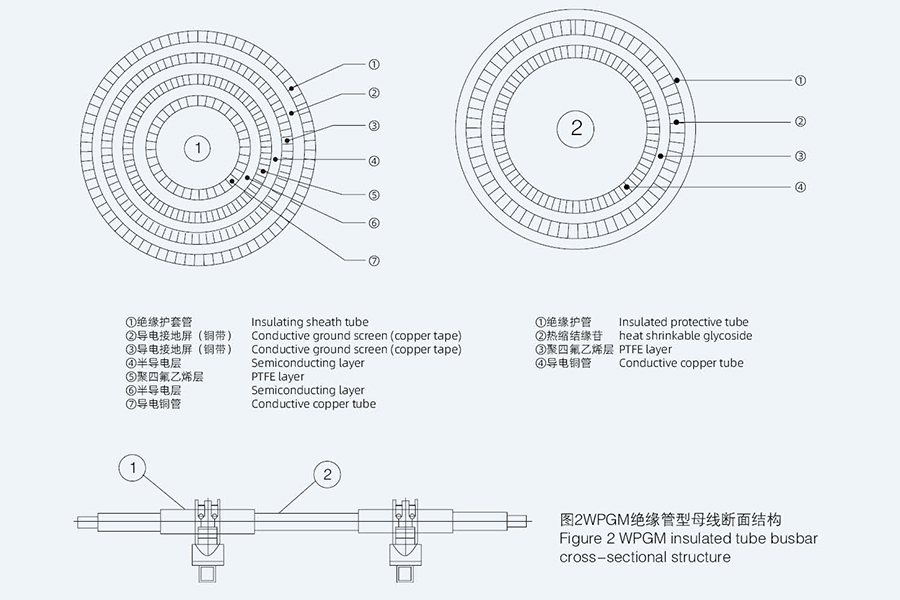

Ang cross-sectional na istraktura ng GM-insulated tube busbar ay ipinapakita sa Figure 2.Model: GMn/n

Mga karaniwang solusyon sa aplikasyon para sa mga insulated tube busbar

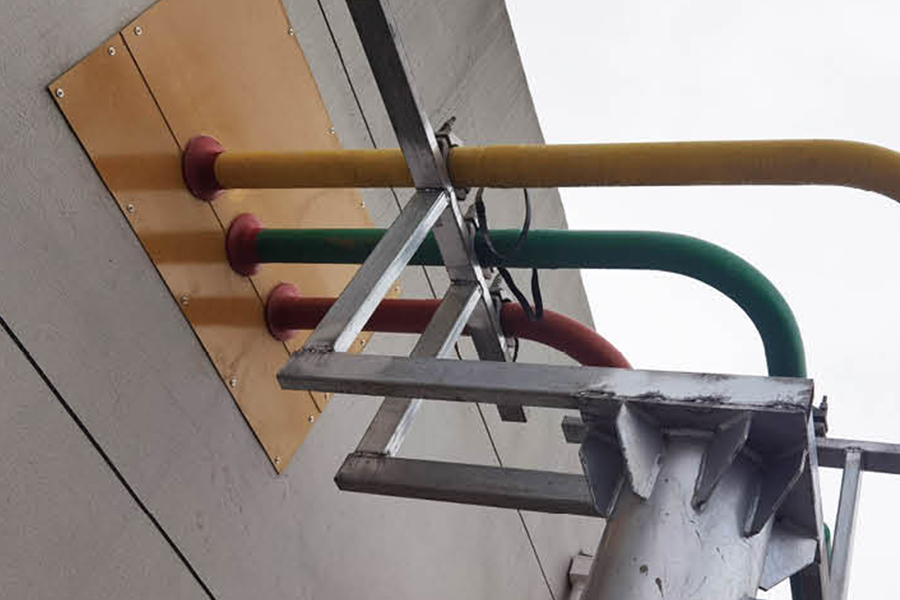

Paraan 1: Ikonekta ang pangunahing transpormer sa control room
Ito ang pinakakaraniwang paraan ng tubular busbar application. Ang busbar ay direktang konektado mula sa mababang boltahe na mga terminal ng pangunahing transpormer hanggang sa
lumipat ng mga terminal ng cabinet sa control room. Pangunahing bentahe: Angkop para sa malalaking alon. Ang mga kable ay malinaw at maganda, at maaaring ganap na insulated o semi-insulated.

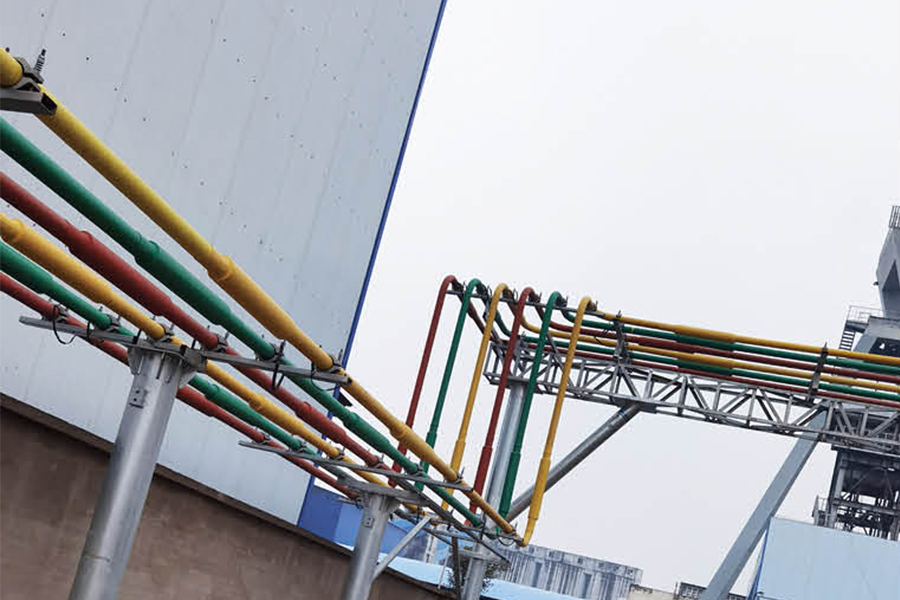

Paraan 2: Ang busbar ay dinadala sa isang cable trench o cable mezzanine
Ang figure sa ibaba ay isa pang karaniwang paraan ng paglalagay ng tubular busbars. Ang mga busbar ay maaaring ikonekta upang lumipat ng mga cabinet sa pamamagitan ng underground cable trenches
o cable mezzanines, at maaari ding gamitin para sa mga koneksyon sa pagitan ng switch cabinet. Ang busbar na ito ay ganap na insulated at partikular na angkop para sa mga sitwasyon
kung saan mahirap ang wiring.

Paraan 3: Ang mga tubular na busbar ay dinadala sa mga cable trench o cable mezzanines
Ang pamamaraang ito ay ang nangungunang paraan ng koneksyon ng cable ng switch cabinet. Maaari din itong ikonekta sa pamamagitan ng cable mezzanine at sa ilalim ng cable connection
paraan. Maaaring pumili ang mga user ayon sa aktwal na sitwasyon. Ang uri ng busbar ay ganap na insulated.

Paraan 4: Tubular bus CNC monitoring system
Ang aming kumpanya ay bubuo nito nang mag-isa at nagpapatupad ng walang tauhan na intelligent na pagsubaybay sa maramihang teknikal na data ng tube bus.

Insulated tube busbar

Mga Hamon sa Teknikal

Winding Process Control: Inter-layer tension uniformity requirement sa loob ng ±2%, na may ultrasonic na tulong na kailangan para sa bubble control.

Inter-Layer Adhesion: Ang mababang surface energy ng PTFE tubular bus bar ay nagreresulta sa mahinang inter-layer bonding, na nangangailangan ng mga espesyal na ahente ng paggamot.

Mataas na Gastos: Ang mamahaling raw PTFE tubular bus bar material ay humahantong sa mas mataas na halaga ng produkto kumpara sa iba pang mga uri.

Mahirap na Pag-recycle: Ang PTFE tubular bus bar material ay mahirap i-degrade, na nagreresulta sa mataas na gastusin sa pagproseso sa kapaligiran.

Mga Inirerekomendang Produkto

Tungkol sa Amin
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Nagtitipon kami ng isang propesyonal na pangkat ng mga eksperto sa industriya, senior engineering at teknikal na tauhan, at mga karanasang espesyalista sa produksyon na nakikibahagi sa teknolohiya ng power equipment sa loob ng maraming taon.
Kabilang sa aming mga pangunahing produkto ang tanso at aluminum tube busbars, wind power tube busbars, intensive (compact) busbars at sliding contact line system. Nakatuon kami sa R&D at pagmamanupaktura ng 0.4 kV–35 kV na ganap na naka-insulated na mga tube busbar at low-voltage cast resin busway system, na nagbibigay ng maaasahang mga daanan ng paghahatid ng kuryente para sa mga power plant, substation, wind farm, rail transit at mga pasilidad na pang-industriya.
Sertipiko ng karangalan
  • Lisensya sa Negosyo
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
Balita
Ganap na Insulated Tubular Bus Bar Industry knowledge

1. Ano ang PTFE Tubular Bus Bar

Ang PTFE Tubular Bus Bar ay isang high-performance insulated conductive component, na binubuo ng isang metal conductor core (copper o aluminum) at isang polytetrafluoroethylene (PTFE) insulation layer. Espesyal itong idinisenyo para sa mga high-voltage power system, na ginagamit ang mga natatanging katangian ng PTFE upang matiyak ang ligtas at mahusay na paghahatid ng kuryente. Isang propesyonal Tagagawa ng PTFE Tubular Bus Bar at Supplier ng PTFE Tubular Bus Bar gumagawa ng mga produktong nakakatugon sa mataas na boltahe na pamantayan, na may a Custom na PTFE Tubular Bus Bar na tagagawa nag-aalok ng mga pinasadyang solusyon para sa mga partikular na pangangailangan ng proyekto.

(1) Pangunahing Istraktura at Pangunahing Katangian

Ang PTFE Tubular Bus Bar nagtatampok ng conductor core (conductivity ≥63% IACS) na nakabalot sa 4-8mm na kapal ng PTFE insulation layer. Ipinagmamalaki nito ang isang breakdown boltahe ng ≥35kV/mm , working temperature range na -60℃ hanggang 200℃, at insulation resistance na higit sa 1.0×10¹⁴Ω. Ang non-stick, corrosion-resistant, at low-friction na katangian ng PTFE ay ginagawang perpekto ang bus bar para sa malupit na high-voltage na kapaligiran.

2. Bakit Ginagamit ang PTFE Tubular Bus Bar sa High Voltage Systems

Ang mga high voltage system (≥110kV) ay nangangailangan ng pambihirang pagkakabukod, katatagan, at tibay, at PTFE Tubular Bus Bar natutugunan ang mga pangangailangang ito sa mga natatanging pakinabang nito, kabilang ang:

  • Superior na insulation performance: Makatiis sa mga high voltage gradient (≥35kV/mm) para maiwasan ang leakage at short circuit, kritikal para sa 110kV-500kV system.
  • Extreme temperature adaptability: Gumagana nang matatag sa -60℃ hanggang 200℃, na angkop para sa mga panlabas na substation na may mataas na boltahe sa malamig o mainit na mga rehiyon.
  • Paglaban sa kaagnasan at polusyon: Ang PTFE ay hindi gumagalaw sa mga kemikal, kahalumigmigan, at alikabok, na binabawasan ang dalas ng pagpapanatili sa mga pang-industriya o baybaying-dagat na may mataas na boltahe na kapaligiran.
  • Mababang pagkawala ng dielectric: Dielectric loss factor ≤0.0002 sa 50Hz, pinapaliit ang pagkawala ng kuryente sa long-distance na high-voltage transmission.

Isang mapagkakatiwalaan Supplier ng PTFE Tubular Bus Bar tinitiyak na pare-pareho ang mga benepisyong ito, na ginagawang mas pinili ang bus bar para sa mga high-voltage power system sa buong mundo.

3. Paghahambing ng Pagganap sa Iba Pang High-Voltage Insulated Bus Bar

Paghahambing ng Pagganap ng PTFE Tubular Bus Bar at Iba Pang High-Voltage Insulated Bus Bar
Uri ng Bus Bar Pagkasira ng Boltahe Saklaw ng Temperatura Pagkawala ng Dielectric
PTFE Tubular Bus Bar ≥35kV/mm -60℃~200℃ ≤0.0002
Epoxy Resin Casting Bus Bar ≥30kV/mm -30℃~130℃ ≤0.001
Silicone Rubber Insulated Bus Bar ≥25kV/mm -40℃~120℃ ≤0.0005

A Custom na PTFE Tubular Bus Bar na tagagawa maaaring i-optimize ang istraktura ng bus bar para sa mga partikular na sitwasyong may mataas na boltahe, habang isang propesyonal Tagagawa ng PTFE Tubular Bus Bar tinitiyak ang pare-parehong kalidad upang matugunan ang mga mahigpit na pangangailangan ng mga high-voltage power system.

4. Mga Madalas Itanong

Q1: Sa anong hanay ng boltahe angkop para sa PTFE Tubular Bus Bar?

A: Ito ay pangunahing ginagamit para sa 110kV-500kV high-voltage power system, na may mga customized na opsyon para sa mas mataas na antas ng boltahe.

Q2: Paano pumili ng maaasahang PTFE Tubular Bus Bar na supplier?

A: Pumili ng mga supplier na may mga ulat sa pagsubok sa pagganap ng insulation ng PTFE, advanced na kagamitan sa produksyon, at karanasan sa mga proyektong may mataas na boltahe.

Q3: Maaari bang gawin ang Custom PTFE Tubular Bus Bar para sa mga espesyal na laki?

A: Oo, a Custom na PTFE Tubular Bus Bar na tagagawa maaaring gumawa ng mga bus bar na may partikular na laki ng konduktor at kapal ng pagkakabukod.

Q4: Ano ang buhay ng serbisyo ng PTFE Tubular Bus Bar?

A: Sa ilalim ng normal na high-voltage na kondisyon sa pagtatrabaho, maaari itong magsilbi 35-45 taon na may matatag na pagganap.
