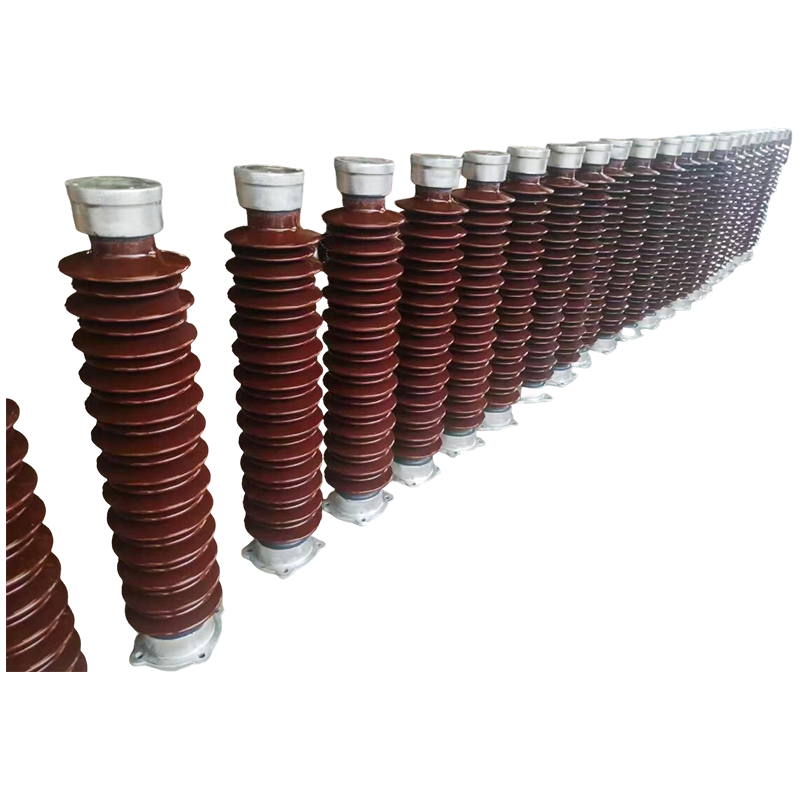

Post Insulator

Mga Kalamangan sa Teknikal

Pinasimpleng Istraktura at Madaling Pag-install： Ang insulated tubular bus bar ay direktang naayos sa mga istrukturang bakal o kongkretong suporta, na inaalis ang pangangailangan para sa mga bushing sa dingding at post insulator. Gumagamit ito ng nakalantad na paraan ng pag-install, na sinusuportahan ng mga nakalaang tubular bus bar bracket na may spacing na ≥275 mm. Naka-install ang mga nakapirming bracket kapag ang span ay mula 6 m hanggang 13 m.

Mataas na Lakas ng Mekanikal at Malaking Span ng Suporta： Ang pinapahintulutang stress ng insulated tubular bus bar ay apat na beses kaysa sa mga rectangular bus bar, na nagbibigay-daan dito na makatiis ng malalaking short-circuit currents. Sa ilalim ng short-circuit current na 50 kA, ang isang Φ100×6 mm tubular bus bar ay nakakakuha ng suspendidong span na hanggang 9 na metro, at sa suporta ng bus bar bracket, ang span ay maaaring umabot ng 13 metro. Maaaring direktang ikonekta ang bus bar sa mga high-voltage chamber, indoor current-limiting reactor, o 10 kV switchgear cabinet, na binabawasan ang pangangailangan para sa mga kaukulang post insulator, bus bar fitting, at structural foundation.

Malakas na Pagganap ng Seismic： Isinasaalang-alang ng disenyo ng produkto ang mga kundisyon ng seismic, na nakatiis sa horizontal acceleration na 0.20 g, vertical acceleration na 0.15 g, vibration frequency na 20 Hz, at tolerance sa tatlong sine wave cycle. Ang kadahilanan ng kaligtasan ay lumampas sa 1.67, na tinitiyak ang normal na operasyon sa ilalim ng magkasabay na seismic at short-circuit na mga kondisyon.

Napakahusay na Kakayahang umangkop sa Kapaligiran： Angkop para sa mga altitude na ≤4000 metro at mga kapaligiran na may kalubhaan ng polusyon na klase V (mabigat na polusyon), ang ratio ng distansya ng creepage ng disenyo ay 31 mm/kV. Pagkatapos mag-install ng mga creepage extender sa mga panlabas na terminal, ang kabuuang distansya ng creepage ay hindi bababa sa 680 mm.

Mga tampok

Halaga ng Structural Simplification
Sa mga tradisyunal na sistema ng busbar, ang mga post insulator ay nagsisilbi sa dalawahang function ng mekanikal na suporta at electrical insulation. Sa pamamagitan ng mga makabagong disenyo na direktang nag-aayos ng mga tubular bus bar sa mga steel structural support, ang bilang ng mga insulator na ginamit ay hindi lamang nababawasan, ngunit ang istraktura ng system ay sa panimula ay pinasimple. Pinapababa nito ang pagiging kumplikado ng pag-install at mga potensyal na punto ng pagkabigo, na sumasalamin sa teknolohikal na takbo ng pag-unlad mula sa mga discrete na bahagi patungo sa pinagsama-samang mga sistema.

Mga Kinakailangan sa Pag-angkop sa Kapaligiran
Ang mga post insulator ay dapat matugunan ang pangmatagalang matatag na mga kinakailangan sa operasyon sa malupit na kapaligiran, lalo na sa ilalim ng matitinding kondisyon na may antas ng polusyon hanggang sa Class V, kung saan ang kanilang anti-polusyon na flashover na pagganap ay nagiging isang kritikal na tagapagpahiwatig. Sa pamamagitan ng pag-optimize sa disenyo ng shed, paggamit ng mga hydrophobic na materyales, at mahigpit na pagkontrol sa distansya ng creepage, ang maaasahang pagganap ng pagkakabukod ay nakasisiguro sa mga espesyal na kapaligiran tulad ng mga lugar sa baybayin at industriyal na polusyon.

Paghahambing na Pagsusuri ng Pag-install at Pagpapanatili
Kung ikukumpara sa mga kumplikadong pamamaraan na kinakailangan para sa pag-install ng mga tradisyunal na post insulator—gaya ng pagtatayo ng pundasyon,  leveling alignment, at multi-point fixation—ang pinagsama-samang mga tubular bus bar system ay gumagamit ng mga standardized na paraan ng pag-install ng bracket, na makabuluhang nagpapaikli sa mga panahon ng konstruksiyon. Sa mga tuntunin ng pagpapanatili, ang mga tradisyunal na insulator ay nangangailangan ng regular na paglilinis ng kontaminasyon, pag-detect ng crack, at pagsusuring elektrikal, samantalang ang ganap na nakapaloob na disenyo ng mga tubular bus bar ay makabuluhang binabawasan ang dalas at gastos ng pagpapanatili.

Mga Katangiang Teknikal na Materyal at Proseso
Ang mga modernong post insulator ay pangunahing ginagawa gamit ang mataas na lakas na de-koryenteng porselana, pinatigas na salamin, o mga pinagsama-samang materyales. Kabilang sa mga ito, ang mga composite insulator ay nag-aalok ng mga bentahe gaya ng mahusay na hydrophobicity, mataas na burst resistance, at magaan ang timbang.
