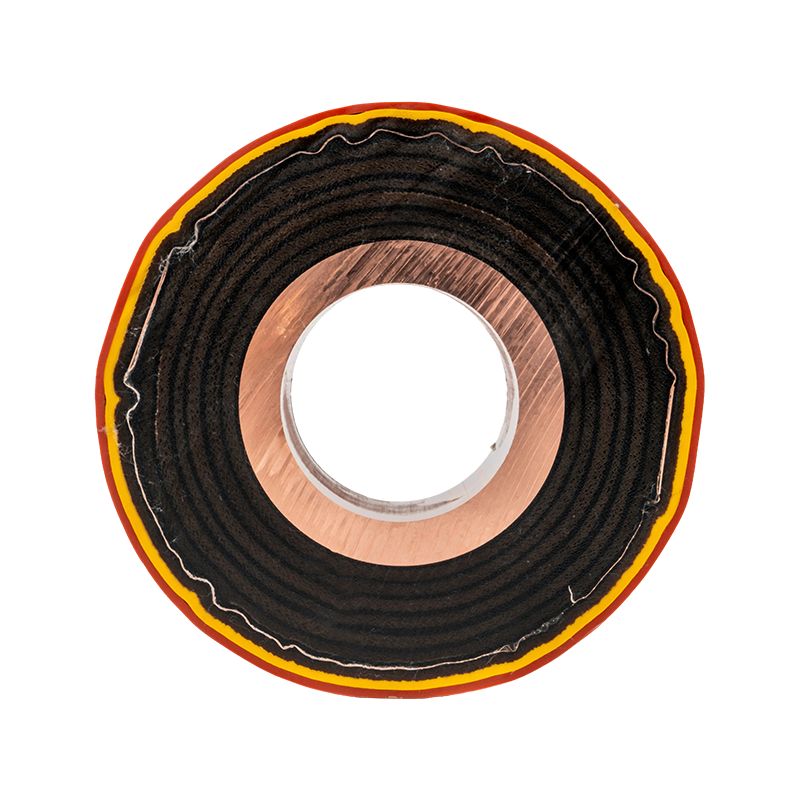

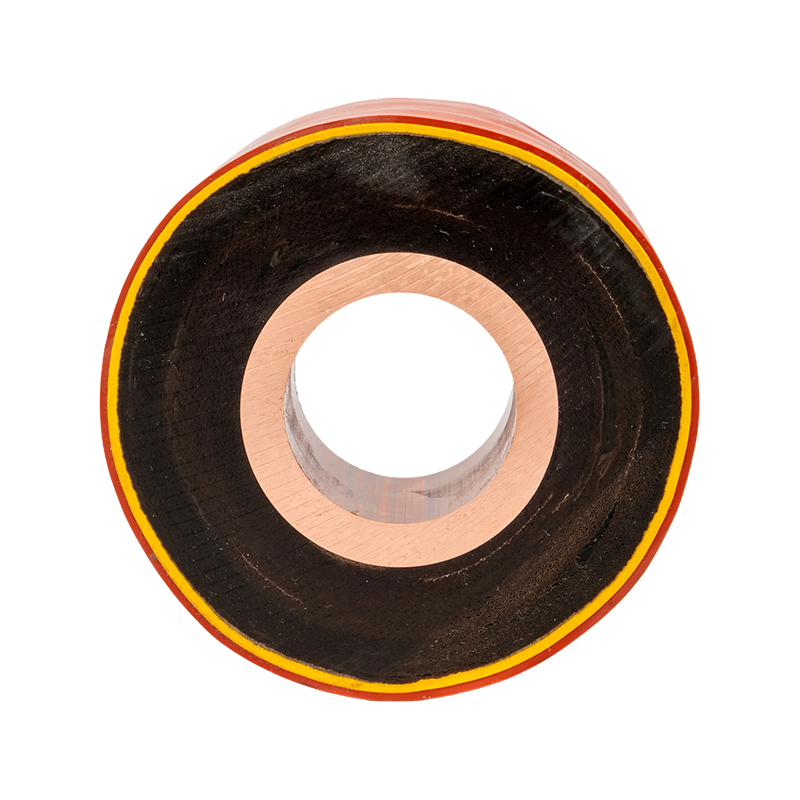

Epoxy Resin Casting Tubular Bus Bar

Ang WOPENG Epoxy Resin Casting Tubular Bus Bar ay isang power transmission na produkto na integral na nabuo gamit ang isang ganap na automated na two-component vacuum injection molding machine, na gumagamit ng pressure injection at mga high-temperature curing na teknolohiya. Ang istraktura nito ay hindi mapaghihiwalay at nagtatampok ng mga katangian ng flame-retardant kasama ng aging resistance, na ipinagmamalaki ang isang dinisenyong buhay ng serbisyo na higit sa 30 taon. Para sa produktong ito, ang mga insulation joint at copper conductor ay ginawa sa pamamagitan ng one-shot molding process, na nakakamit ng tuluy-tuloy, interface-free fusion. Ang mga intermediate na koneksyon ay gumagamit ng naka-embed na stainless steel clamp welding technique, na tinitiyak na ang pagtaas ng temperatura sa mga terminal joint ay nananatiling mas mababa kaysa sa conductor body. Ang produkto ay gumagamit ng TZ7 o mas mataas na grado na oxygen-free na tansong conductor (copper content ≥ 99.90%), na may maximum na suspension span na hindi hihigit sa 5 metro. Isinasama nito ang isang ganap na shielded structural na disenyo, kung saan ang metal shielding ay gawa mula sa isang composite ng tinned steel strip at copper strip. Ang sistema ng saligan ay naisasakatuparan sa pamamagitan ng mapagkakatiwalaang pag-welding ng mga tansong stranded na wire sa metal shielding layer. Bukod pa rito, ang produkto ay nilagyan ng waterproof at moistureproof na mga hakbang at isang standardized na sistema ng pagkakakilanlan.

Makipag-ugnayan sa Amin +

PREV：PTFE Tubular Bus Bar SUSUNOD：EPDM Silicone Rubber Tubular Bus Bar

Mga Detalye ng Produkto
Mga tampok
Makipag-ugnayan sa Amin

Mga Kalamangan sa Teknikal

Integrated Molding Process: Paggamit ng ganap na awtomatikong dual-mode discharge vacuum injection molding machine para sa integrated casting, ang produkto ay nabuo sa isang solong cycle sa pamamagitan ng pressure flow injection at high-temperature curing. Ang conductor, shielding layer, semiconductive crepe paper, outer shielding layer, metal shielding layer, at outer protective layer ay walang putol na isinama sa isang hindi mapaghihiwalay na monolitikong istraktura.

LongLife Design: Nagtatampok ang produkto ng flame-retardant properties at aging resistance, na may buhay ng serbisyo na hanggang 30 taon.

Mataas na kalidad na Conductive Materials: TZ7 o mas mataas na grado na tanso ay pinili bilang conductive material, na may purong tansong tubo na may nilalamang tanso na ≥99.90%.

Maaasahang Teknolohiya ng Koneksyon: Ang mga insulation joint ay nabuo sa iisang molding cycle at pinagsama sa isang katawan kasama ang copper conductor. Ang mga intermediate na koneksyon ay gumagamit ng naka-embed na stainless steel clamp welding. Ang pagtaas ng temperatura sa mga terminal joint ay mas mababa kaysa sa katawan ng konduktor. Ang mga koneksyon sa pagitan ng mga insulation joint at kagamitan ay nakakamit sa pamamagitan ng mga flexible na link na naka-secure gamit ang bolts.

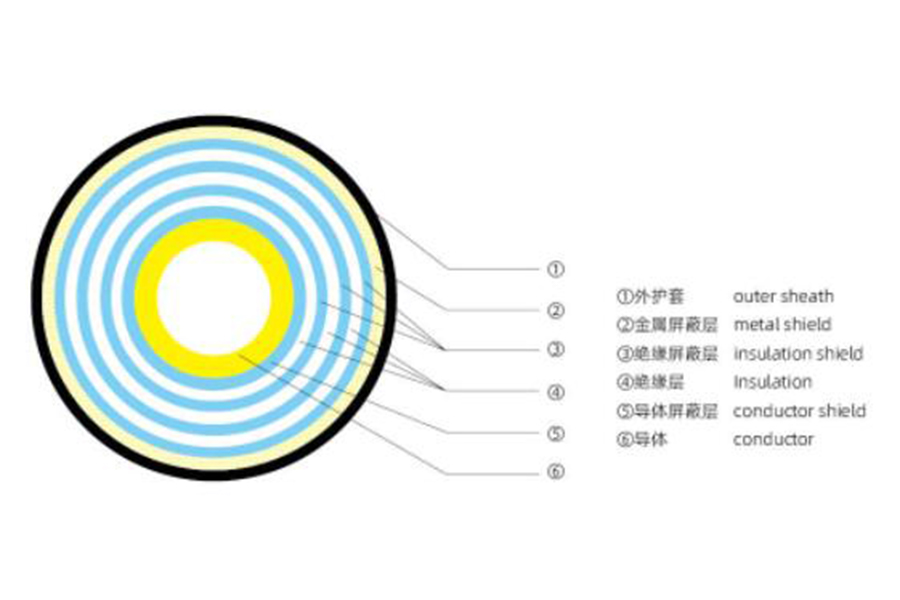

Diagram ng eskematiko ng istraktura ng produkto

Antas ng boltahe (KV)	Kapal ng pagkakabukod (mm)
10	10
35	15
66	20
110	30
220	45

Mga kondisyon sa kapaligiran ng paggamit
Altitude: ≤ 4000 metro Pinakamababang temperatura ng hangin sa paligid :-45 ℃ ; Ang pinakamataas na ambient airtemperature ay 60C; Pinakamataas na pang-araw-araw na pagkakaiba sa temperatura :35K Sikat ng sikat ng araw: 100ow/m2 ng radiation ng sikat ng araw Pinakamataas na bilis ng hangin: 40m/s(10min average na maximum na bilis ng hangin mula 10m sa itaas ng lupa) Ambient relative humidity (sa 25 。 C): ang average relative humidity na sinusukat sa loob ng 24 na oras ay mas mababa sa 95%; Average na buwanang relative humidity s 90% Kapal ng yelo: ang kapal ng yelo ay hindi hihigit sa 20mm Seismic intensity: 8 degrees Ground horizontal acceleration: 0.20g Vertical acceleration: 0.15g Dalas: 20Hz Ang tagal ng pagtitiis ay sine wave: 3 cycle Salik ng kaligtasan: higit sa 167 Antas ng polusyon: Antas ng polusyon ayon sa tinukoy na GB/T5582 V -seryosong disenyo ng polusyon na tiyak na distansya ng gumagapang ay 31mm/kv, pagkatapos na mai-install ang panlabas na terminal gamit ang climbing device, ang kabuuang distansya ng pag-akyat ay hindi bababa sa 680mm Pansamantalang overvoltage: ang oras ng overvoltage ay hindi lalampas sa 8h sa 24hand ay hindi lalampas sa 125h sa buong taon

Istraktura ng produkto at mga kinakailangan
Ang vacuum epoxy resin pouring tube busbar ay ibinubuhos ng awtomatikong double liquid stirring vacuum gluing machine, pressure pouring, at high temperature curing kapag nabuo na. Konduktor, panloob na shield layer, semi-conductive corrugated na papel, panlabas na shield layer, metal shield layer, at panlabas na layer ng proteksyon sa kabuuan, ay hindi maaaring hatiin, flame retardant, aging resistance, buhay ng serbisyo ng 30 taon. Ang tube bus terminal joint ng vacuum epoxy resin casting ay nabuo nang isang beses at isinama sa isang copper conductor. Ang gitnang link ay hinangin gamit ang isang naka-embed na stainless steel hoop. Ang pagtaas ng temperatura ng terminal joint ay mas mababa kaysa sa katawan ng konduktor. Ang materyal ay pare-pareho sa structural form at materyal ng bus bar. Materyal ng konduktor: T2Yand sa itaas ng grado na tanso ay dapat mapili, at ang tansong nilalaman ng purong tansong tubo ay ≥ 99.90%. Ang maximum span ng suspendido na tube bus bar ng pagbuhos ng vacuum epoxy resin ay hindi hihigit sa sM. Ang tube bus ay dapat magkaroon ng isang metal shield layer, at ang metal shield ay gawa sa isang copper braided strip at isang copper strip. Ang grounding lead wire ay mapagkakatiwalaan na hinangin ng tansong tinirintas na tape at isang metal shielding layer. Ang mga grounding point ay dapat na ligtas na konektado sa on-site grounding system. Ang mga punto ng saligan ay dapat na pinatibay ng mga hakbang na hindi tinatablan ng tubig at moistureproof. Ang mga punto ng saligan ay dapat na markahan at bilang Ang insulating outer cover ng grounding screen ay dapat na mapagkakatiwalaan na maiwasan ang pagpasok ng moisture at moisture. Maaaring gamitin ang heat shrink insulation bushing, at ang mga kulay ng phase (dilaw, berde, pula) ay ginagamit sa mga malinaw na lugar. Dapat ilapat ang anti-rust treatment sa metal welding sa pagtatayo ng site. Ang lahat ng bolts at turnilyo na ginamit ay gawa sa hot-dip galvanized na materyales. Ang koneksyon sa pagitan ng terminal joint ng vacuum epoxy resin-poured tube bus at ang kagamitan ay gawa sa malambot na koneksyon at isang bolt fastening connection. Mga kinakailangan para sa ibabaw ng lap ng dulo ng conductor: ang dulo ng copper pipe ay dapat bilugan, at ang koneksyon sa ibabaw ng dulo ng copper pipe ay dapat na nilagyan ng pilak o lata upang matiyak na mababa ang contact resistance at anti-corrosion function.

Mga karaniwang solusyon sa aplikasyon para sa mga insulated tube busbar

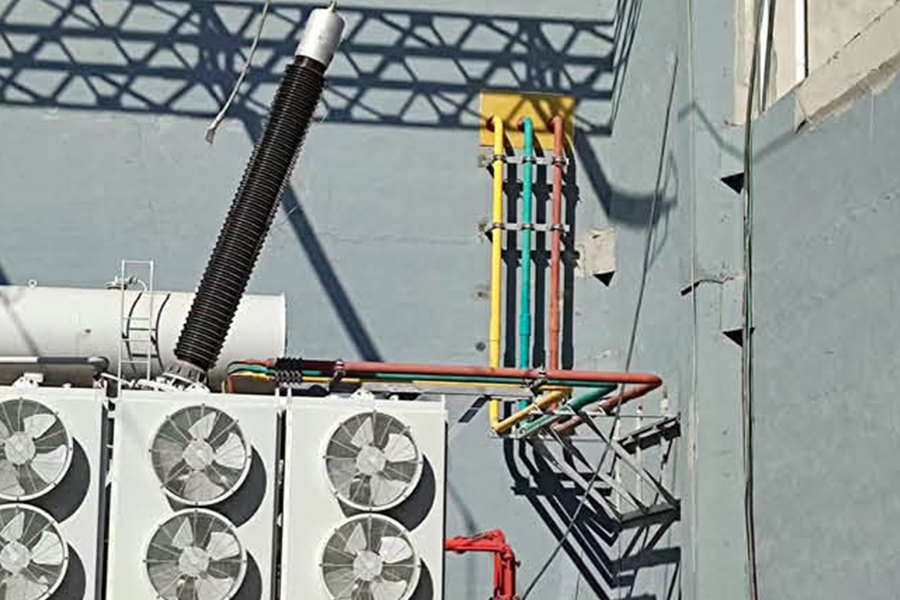

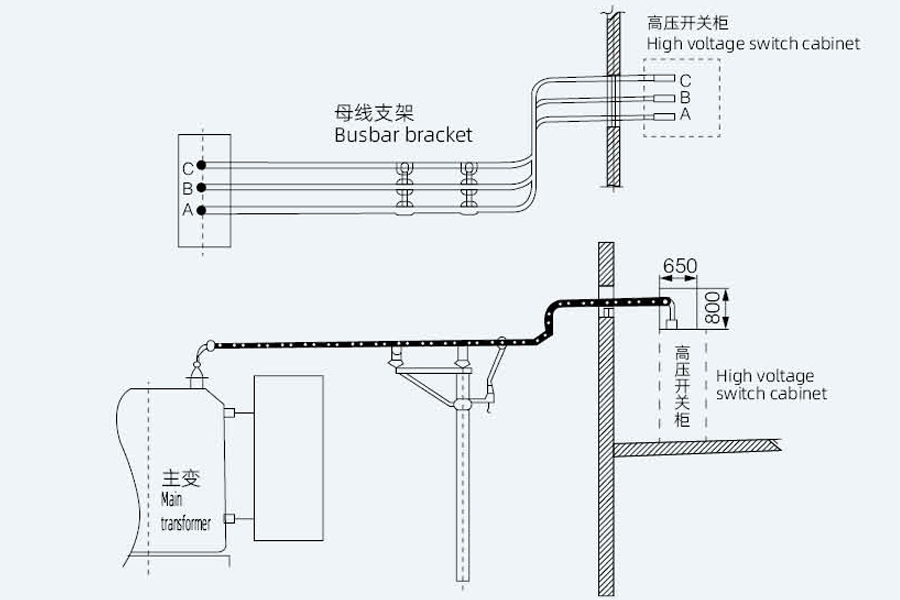

Paraan 1: Ikonekta ang pangunahing transpormer sa control room
Ito ang pinakakaraniwang paraan ng tubular busbar application. Ang busbar ay direktang konektado mula sa mababang boltahe na mga terminal ng pangunahing transpormer hanggang sa
lumipat ng mga terminal ng cabinet sa control room. Pangunahing pakinabang: Angkop para sa malalaking alon. Ang mga kable ay malinaw at maganda, at maaaring ganap na insulated o semi-insulated.

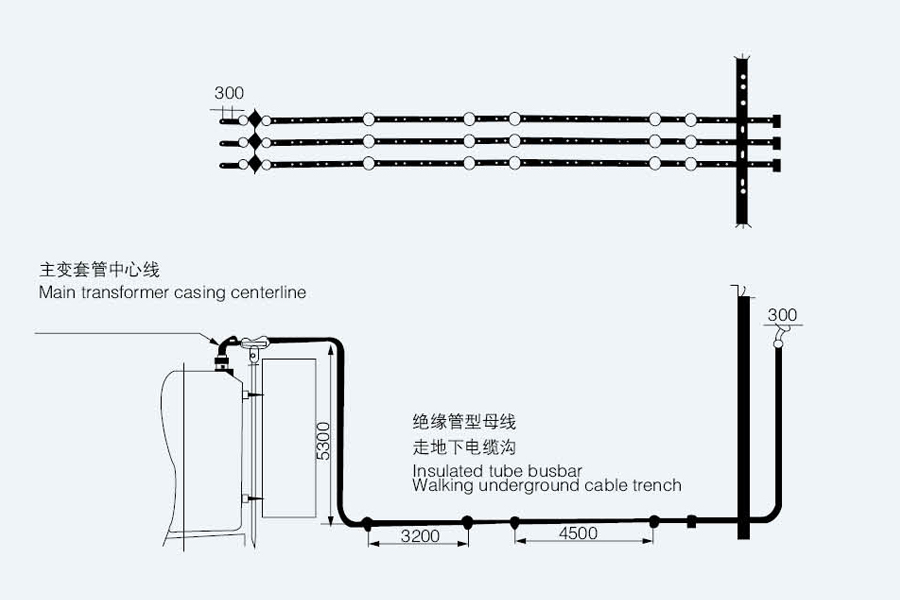

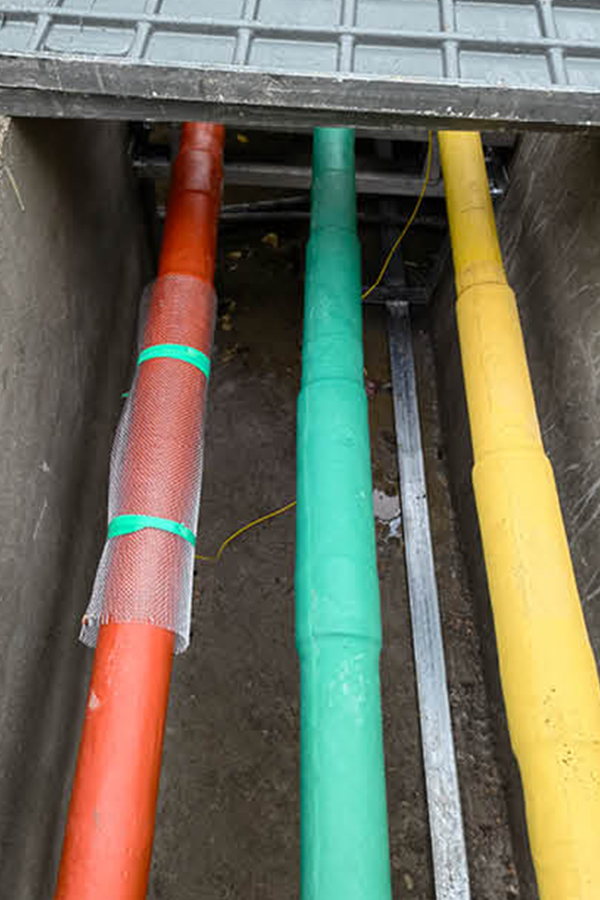

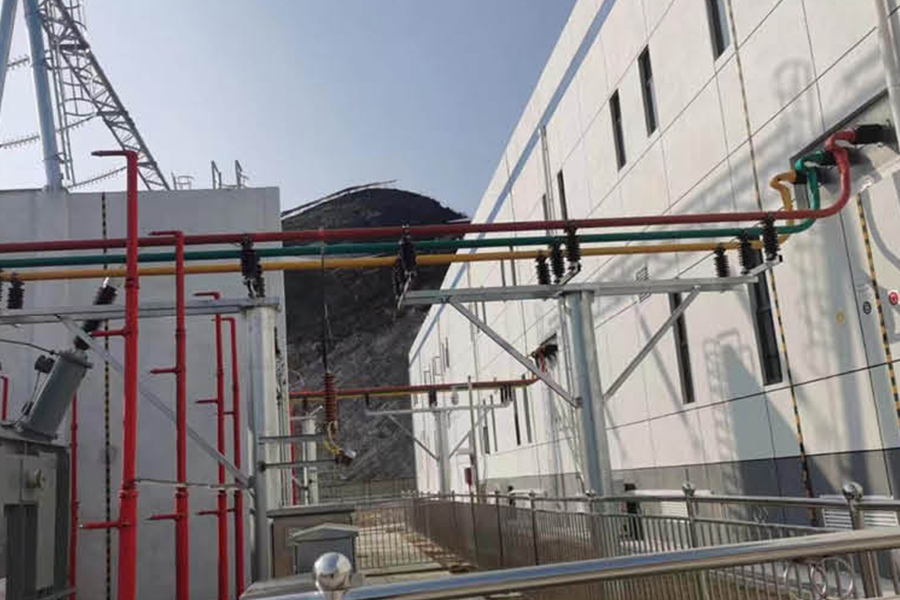

Paraan 2: Ang busbar ay dinadala sa isang cable trench o cable mezzanine
Ang figure sa ibaba ay isa pang karaniwang paraan ng paglalagay ng tubular busbars. Ang mga busbar ay maaaring ikonekta upang lumipat ng mga cabinet sa pamamagitan ng underground cable trenches
o cable mezzanines, at maaari ding gamitin para sa mga koneksyon sa pagitan ng switch cabinet. Ang busbar na ito ay ganap na insulated at partikular na angkop para sa mga sitwasyon
kung saan mahirap ang mga kable.

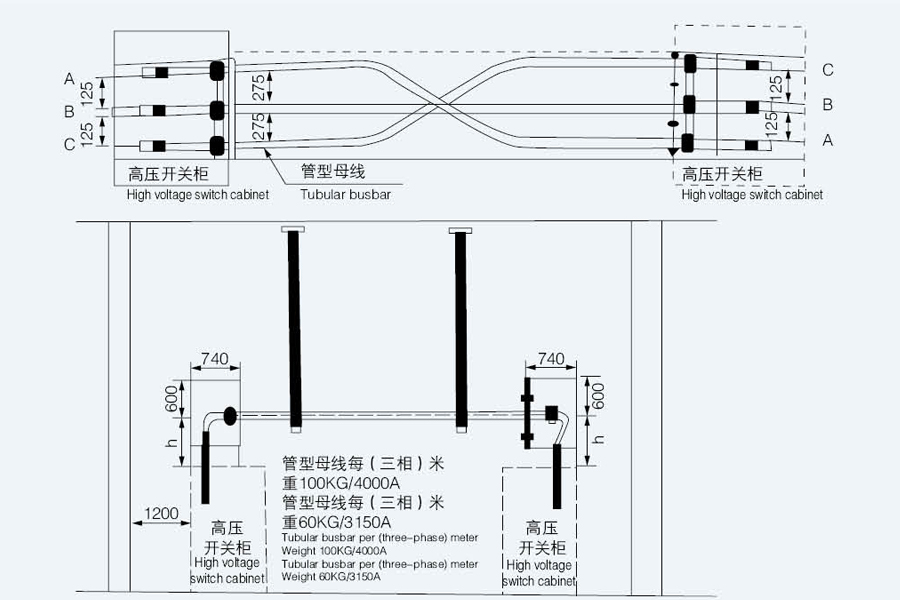

Paraan 3: Ang mga tubular na busbar ay dinadala sa mga cable trench o cable mezzanines
Ang pamamaraang ito ay ang nangungunang paraan ng koneksyon ng cable ng switch cabinet. Maaari din itong ikonekta sa pamamagitan ng cable mezzanine at sa ilalim ng cable connection
paraan. Maaaring pumili ang mga user ayon sa aktwal na sitwasyon. Ang uri ng busbar ay ganap na insulated.

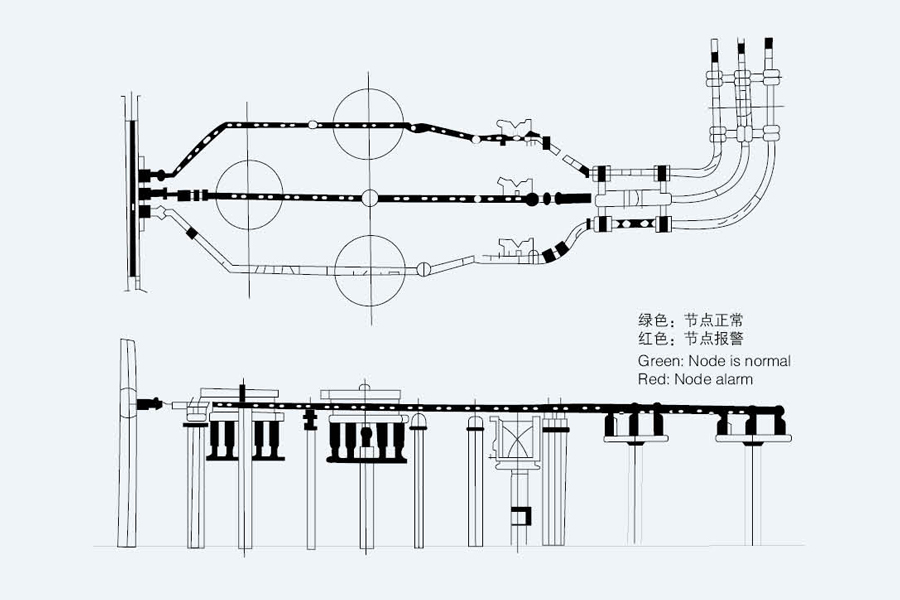

Paraan 4: Tubular bus CNC monitoring system
Ang aming kumpanya ay bubuo nito nang mag-isa at nagpapatupad ng walang tauhan na intelligent na pagsubaybay sa maramihang teknikal na data ng tube bus.

Insulated tube busbar

Operating Environmental Kondisyon

Altitude: ≤4000 m

Mga Kundisyon ng Temperatura: Minimum na temperatura ng hangin sa paligid: 45°C；Maximum na temperatura ng hangin sa paligid: 60°C；Maximum na pang-araw-araw na pagkakaiba-iba ng temperatura: 35 K

Solar Radiation Intensity: 1000 W/m²

Mga Kondisyon sa Bilis ng Hangin: Pinakamataas na bilis ng hangin: 40 m/s

Mga Kundisyon ng Halumigmig: Araw-araw na average na relative humidity: ≤95% ；Buwanang average relative humidity: ≤90%

Mga Kondisyon ng Ice Cover: Ang kapal ng yelo ay hindi hihigit sa 20 mm

Mga Kondisyon ng Seismic: Seismic intensity: 8 degrees； Ground horizontal acceleration: 0.20 g； Ground vertical acceleration: 0.15 g； Frequency: 20 Hz； Makatiis ng tagal para sa sine wave: 3 cycle

Safety Factor: Higit sa 1.67

Tungkol sa Amin

Jiangsu Wopeng Power Technology Co., Ltd.

Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Epoxy Resin Casting Tubular Bus Bar Manufacturers and OEM Epoxy Resin Casting Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Nagtitipon kami ng isang propesyonal na pangkat ng mga eksperto sa industriya, senior engineering at teknikal na tauhan, at mga karanasang espesyalista sa produksyon na nakikibahagi sa teknolohiya ng power equipment sa loob ng maraming taon.
Kabilang sa aming mga pangunahing produkto ang tanso at aluminum tube busbars, wind power tube busbars, intensive (compact) busbars at sliding contact line system. Nakatuon kami sa R&D at pagmamanupaktura ng 0.4 kV–35 kV na ganap na naka-insulated na mga tube busbar at low-voltage cast resin busway system, na nagbibigay ng maaasahang mga daanan ng paghahatid ng kuryente para sa mga power plant, substation, wind farm, rail transit at mga pasilidad na pang-industriya.

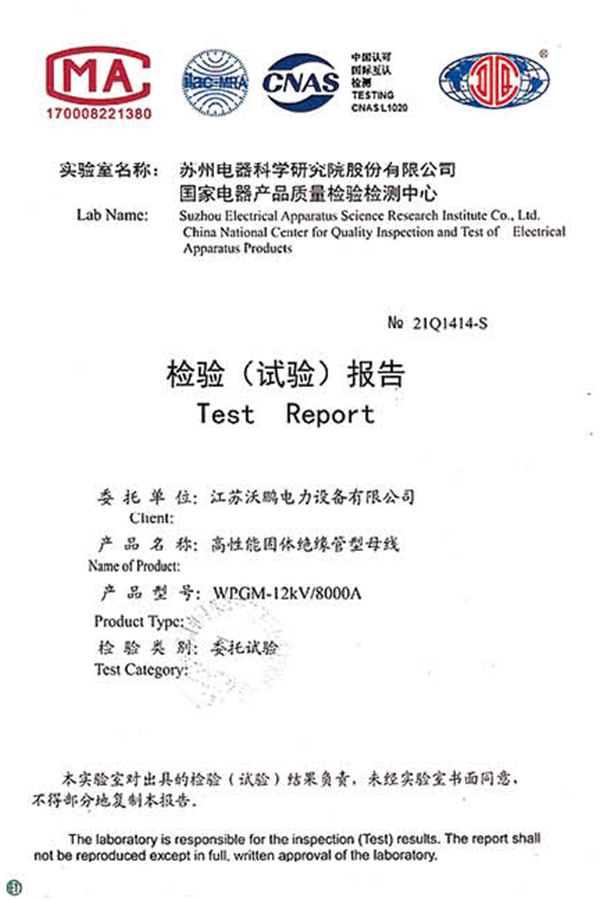

Sertipiko ng karangalan

Balita

Paano Pigilan ang Oxidation sa Aluminum Busbar Connections？
2026-07-21
Ang oksihenasyon sa mga koneksyon ng aluminum busbar ay pinipigilan sa pamamagitan ng pag-alis ng natural na layer ng oxide sa mekanikal na paraan, paglalagay ng oxidation-inhibiting joint compound kaagad pagkatapos linisin, gamit ang tamang plated o...
View More +
Anong mga insulation materials ang ginagamit para sa fully insulated tubular bus bars？
2026-07-14
Ang mga ganap na insulated na tubular bus bar ay umaasa sa tatlong pangunahing materyales sa pagkakabukod: PTFE (polytetrafluoroethylene) , epoxy resin casting compound , at EPDM silicone goma . Pinipili ang bawat materya...
View More +
Ano ang Power Busway?
2026-07-07
A power busway ay isang prefabricated, fully enclosed electrical distribution system na nagdadala ng current sa pamamagitan ng solid copper o aluminum conductors na nasa loob ng isang metal enclosure, na pinapalitan ang mga bundle ng cable at ...
View More +

Ganap na Insulated Tubular Bus Bar Industry knowledge

1. Ano ang Epoxy Resin Casting Tubular Bus Bar

Ang Epoxy Resin Casting Tubular Bus Bar ay isang high-performance insulated conductive component, na ginawa sa pamamagitan ng pag-cast ng epoxy resin sa paligid ng isang metal conductor (tanso o aluminyo) sa pamamagitan ng isang precision molding na proseso. Pinagsasama nito ang mahusay na pagkakabukod ng kuryente, lakas ng makina, at pagganap laban sa polusyon, na nagsisilbing pangunahing bahagi sa mga sistema ng pamamahagi ng daluyan at mataas na boltahe ng kuryente. Isang propesyonal Epoxy Resin Casting Tubular Bus Bar supplier gumagawa ng mga produktong nakakatugon sa mahigpit na mga pamantayang pang-industriya, na tinitiyak ang matatag na operasyon sa mga kumplikadong kapaligiran ng kuryente.

(1) Pangunahing Istruktura at Pangunahing Pagganap

Ang Epoxy Resin Casting Tubular Bus Bar binubuo ng isang conductor core (conductivity ≥63% IACS) at isang epoxy resin insulation layer (kapal 5-10mm). Ito ay may breakdown boltahe ng ≥30kV/mm , insulation resistance na higit sa 1.0 × 10¹³Ω, at maaaring makatiis sa mga temperatura ng pagtatrabaho na -30 ℃ hanggang 130 ℃. Ang layer ng epoxy resin nito ay hindi nasusunog (nakakatugon sa pamantayan ng UL94 V-0) at may malakas na pagtutol sa moisture at chemical corrosion.

2. Saan Ginagamit ang Epoxy Resin Casting Tubular Bus Bar

Dahil sa superyor na pagkakabukod at katatagan nito, ang Epoxy Resin Casting Tubular Bus Bar ay malawakang ginagamit sa mga sitwasyong nangangailangan ng mataas na kaligtasan at pagiging maaasahan, pangunahin kasama ang:

Mga katamtaman at mataas na boltahe na substation (10kV-35kV), na ginagamit para sa mga koneksyon sa bus bar sa pagitan ng mga transformer, circuit breaker, at switchgear.
Indoor power distribution cabinet at control panel, lalo na sa mataas na kahalumigmigan o maalikabok na mga pang-industriyang kapaligiran.
Mga power system sa matataas na gusali, ospital, at data center, kung saan kritikal ang kaligtasan sa sunog at katatagan ng pagkakabukod.
Mga istasyon ng nababagong enerhiya (solar, hangin) at mga pang-industriya na halaman (petrochemical, metalurhiya), na umaangkop sa malupit na mga kondisyon sa pagtatrabaho.

Isang mapagkakatiwalaan Epoxy Resin Casting Tubular Bus Bar supplier nagbibigay ng mga customized na detalye, kabilang ang iba't ibang laki ng conductor at kapal ng pagkakabukod, upang magkasya sa iba't ibang mga sitwasyon sa pag-install at mga kinakailangan sa boltahe.

3. Paghahambing ng Pagganap sa Iba Pang Mga Insulated Bus Bar

Paghahambing ng Pagganap ng Epoxy Resin Casting Tubular Bus Bar at Iba Pang Insulated Bus Bar
Uri ng Bus Bar	Pagkasira ng Boltahe	Paglaban sa Sunog	Paglaban sa kahalumigmigan
Epoxy Resin Casting Tubular Bus Bar	≥30kV/mm	UL94 V-0 (Hindi nasusunog)	Magaling
Silicone Rubber Insulated Bus Bar	≥25kV/mm	UL94 V-1	Mabuti
PVC Insulated Bus Bar	≤15kV/mm	UL94 V-2	mahirap

Ang Epoxy Resin Casting Tubular Bus Bar ay may malinaw na mga pakinabang sa breakdown boltahe at paglaban sa sunog, na ginagawa itong mas pinili para sa mga senaryo ng pamamahagi ng kuryente na may mataas na kaligtasan. Isang propesyonal Epoxy Resin Casting Tubular Bus Bar supplier tinitiyak ang pare-parehong kalidad ng produkto upang matugunan ang mga mahigpit na pangangailangan ng mga pangunahing proyekto ng kapangyarihan.

4. Mga Madalas Itanong

Q1: Ano ang buhay ng serbisyo ng Epoxy Resin Casting Tubular Bus Bar?

A: Sa ilalim ng normal na kondisyon sa pagtatrabaho, maaari itong magsilbi 30-40 taon , na may matatag na pagganap at walang halatang pagtanda.

Q2: Paano pumili ng maaasahang Epoxy Resin Casting Tubular Bus Bar na supplier?

A: Unahin ang mga supplier na may mga ulat ng pagsubok sa uri ng produkto, advanced na kagamitan sa pag-cast, at mayamang karanasan sa mga application ng power system.

T3: Maaari ba itong gamitin sa mga panlabas na kapaligiran?

A: Ito ay pangunahing angkop para sa panloob na paggamit; ang mga panlabas na modelo na may anti-UV na paggamot ay makukuha mula sa mga propesyonal na supplier.

Q4: Ano ang pinakamataas na kapasidad na nagdadala ng kasalukuyang bus na ito?

A: Ang mga karaniwang modelo ay maaaring magdala ng hanggang sa 3500A , na may mga customized na opsyon para sa mas malalaking kasalukuyang kinakailangan.
