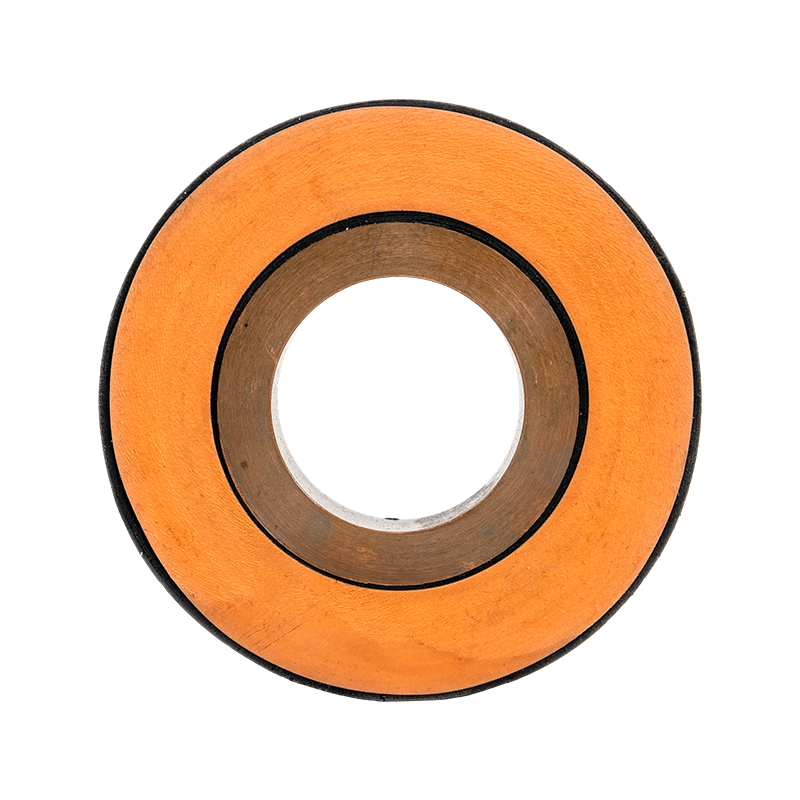

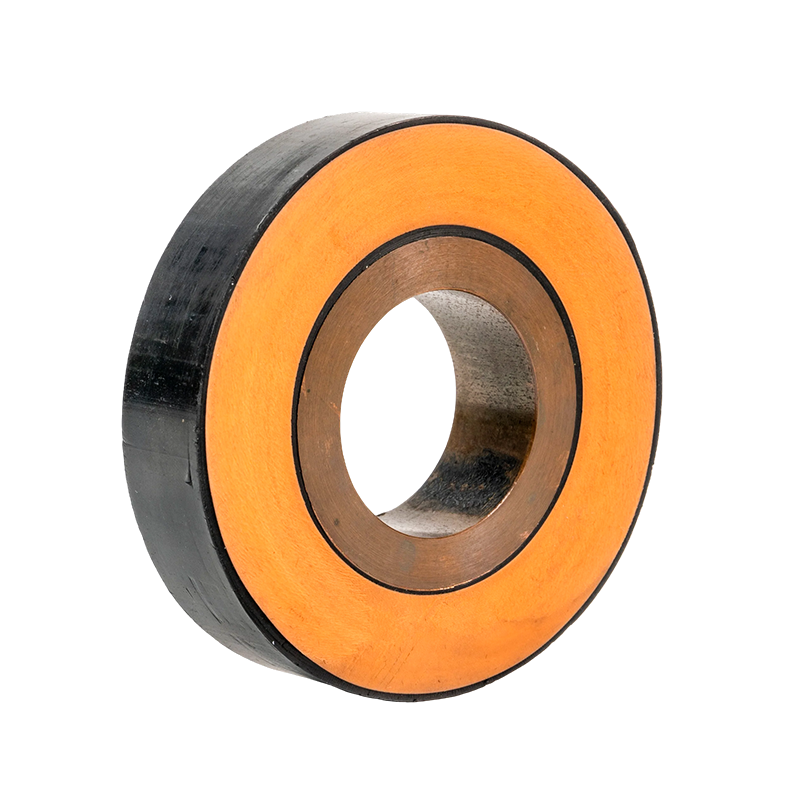

EPDM Silicone Rubber Tubular Bus Bar

Ang EPDM silicone rubber tubular bus bar ay gumagamit ng composite shielded insulation structural design. Sa pamamagitan ng teknolohiyang polymer extrusion, ang tubular copper o aluminum conductor, conductor shielding, insulation layer, at insulation shielding ay co-extruded sa isang proseso, na nakakamit ang parehong conductive current-carrying at shielded insulation function para sa wire. Ang EPDM silicone rubber tubular bus bar ay ginawa gamit ang triple-layer co-extrusion na teknolohiya, na tinitiyak ang masikip at walang puwang na mga interface sa pagitan ng panloob at panlabas na shielding layer at ang insulation layer. Ang pangunahing insulation material ay ethylene propylene diene monomer (EPDM) rubber, ang conductor ay isang solidong copper tube, ang metal shielding layer ay gawa sa copper foil, ang panlabas na sheath ay binubuo ng polyolefin polymer insulation, at ang mga joints ay nagtatampok ng shielded na disenyo upang makamit ang buong insulation sa buong linya.

Makipag-ugnayan sa Amin +
PREV：Epoxy Resin Casting Tubular Bus Bar SUSUNOD：Walang susunod na produkto
  • Mga Detalye ng Produkto
  • Mga tampok
  • Makipag-ugnayan sa Amin

Mga Kalamangan sa Teknikal

Triple-Layer Co-Extrusion Technology: Ang conductor shielding, insulation layer, at insulation shielding ay extruded at nabuo nang sabay-sabay, tinitiyak ang masikip at walang gap na interface sa pagitan ng mga layer, na makabuluhang nagpapahusay sa pangkalahatang performance ng produkto.


Optimized Electric Field Design: Ang mga terminal ay gumagamit ng isang prefabricated na cold-shrink na istraktura, na muling namamahagi ng electric field sa mga boltahe na konsentrasyon ng mga punto sa pamamagitan ng mga stress cone, binabawasan ang intensity ng electric field, at pinapaliit ang discharge at insulation na pinsala.


Maaasahang Koneksyon at Kapasidad na Dala-dala ng Kasalukuyang: Ang mga terminal adapter ay nagbibigay-daan sa isang maayos na paglipat mula sa circular copper tube conductor patungo sa flexible expansion joints, binabawasan ang pagtaas ng temperatura sa mga dulo at tinitiyak ang kasalukuyang kapasidad na nagdadala ng conductor. Gumagamit ang mga intermediate joint ng hindi kinakalawang na asero na mga koneksyon sa panloob na manggas para sa mga conductor, na sinigurado sa labas ng dalawang semi-circular connecting bus bar, at hinihigpitan at hinangin gamit ang apat na stainless steel C-clamp specialized na mga tool, na tinitiyak ang kapasidad na nagdadala ng kasalukuyang conductor at pinipigilan ang pagpapapangit.


Compact at Waterproof Structure: Ang mga joints ay compact at madaling i-install. Ang mga intermediate joint na espesyal na hindi tinatablan ng tubig ay sumusuporta sa panandaliang pagpapatakbo ng submersion ng bus bar.


Istraktura ng produkto at mga kinakailangan

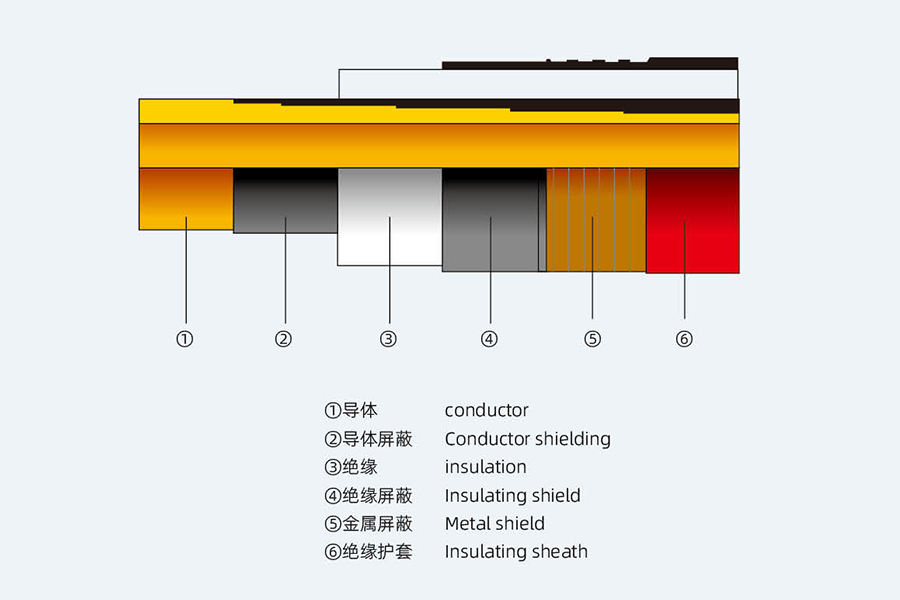

Ang composite shielded insulated tubular busbar ay isang kumbinasyon ng isang tubular (tanso o aluminyo) busbar conductor at isang conductor shield, insulation, insulation shield, atbp., na pinalabas ng polymer upang mapagtanto ang conduction current at shielding insulation ng busbar.

Pangunahing pagpili ng hilaw na materyal: conductor copper hard tube (espesyal na na-customize), panloob na screen, panlabas na screen, isang EPDM rubber, isang metal shielding layer, isang copper foil, isang panlabas na kaluban, at isang polyolefin polymer insulation.
Core na teknolohiya: tatlong-layer na co-extrusion na teknolohiya -pagtitiyak ng kalidad ng pagpilit, ang interface sa pagitan ng panloob at panlabas na shielding at pagkakabukod ay masikip nang walang puwang, na lubos na nagpapabuti sa pagganap ng insulated tube bus; Ang teknolohiya ng insulated tube busbar joint ay gumagamit ng shielded tube joint para maging kumpleto ang produkto.

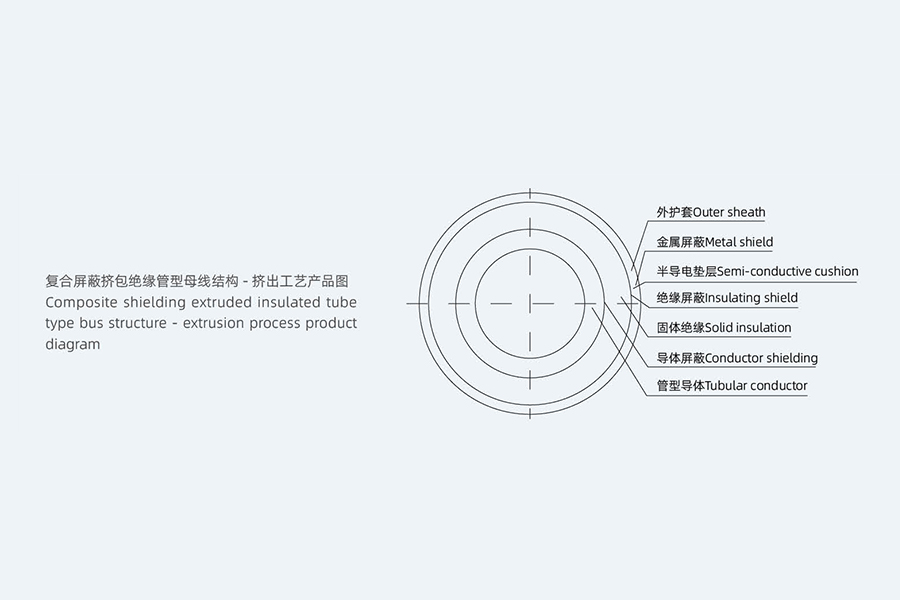

Pagguhit ng istraktura ng produkto

Mga kalamangan ng extruded insulated tube type busbar
Ang terminal adapter ay nag-uugnay sa bilog na konduktor na tanso na tubo na may malambot na expansion joint na dulo ng koneksyon, na nakakamit ng isang maayos na paglipat mula sa pag-ikot patungo sa parisukat, binabawasan ang pagtaas ng temperatura sa dulo, at tinitiyak ang kapasidad ng pagdadala ng kasalukuyang konduktor. Ang stress cone ay ginagamit upang baguhin ang electric field distribution sa boltahe na konsentrasyon ng prefabricated cold shrink terminal, bawasan ang electric field intensity, bawasan ang paglabas ng produkto, bawasan ang pagkasira ng pagkakabukod, pagbutihin ang pagganap ng tube bus, tiyakin ang buhay ng operasyon ng tube bus, at bawasan ang breakdown rate ng aksidente.

Teknolohiya ng produksyon ng insulated tube-type busbar
Mga kalamangan ng joint: maliit na istraktura, madaling i-install, pagkatapos ng espesyal na paggamot ay maaaring isawsaw sa tubig sa loob ng maikling panahon, sa pamamagitan ng pagbabago ng geometric na hugis ng tube busbar joint boltahe na konsentrasyon upang baguhin ang pamamahagi ng electric field, bawasan ang lakas ng electric field, upang mabawasan ang posibilidad ng pagbuo ng korona, bawasan ang pinsala sa pagkakabukod, pagbutihin ang pagganap ng tube busbar, tiyakin ang buhay ng operating ng tube busbar rate, bawasan ang breakdown rate ng busbar.

Pangkalahatang tuntunin
Ang teknikal na detalyeng ito ay naaangkop sa composite shielding na ganap na insulated copper bus bar, at inilalagay ang mga teknikal na kinakailangan sa mga tuntunin ng pag-andar, istraktura, pagganap, pag-install at pagsubok.
Ang teknikal na detalyeng ito ay ang pinakamababang teknikal na kinakailangan, hindi tumutukoy sa lahat ng teknikal na detalye, at hindi ganap na sinipi ang mga probisyon ng mga nauugnay na pamantayan at pagtutukoy. Ang kontratista ay dapat magbigay ng mga de-kalidad na produkto alinsunod sa teknikal na detalyeng ito at mga kaugnay na pambansang pamantayan.


Mga karaniwang solusyon sa aplikasyon para sa mga insulated tube busbar
Paraan 1: Ikonekta ang pangunahing transpormer sa control room
Ito ang pinakakaraniwang paraan ng tubular busbar application. Ang busbar ay direktang konektado mula sa mababang boltahe na mga terminal ng pangunahing transpormer hanggang sa
lumipat ng mga terminal ng cabinet sa control room. Pangunahing pakinabang: Angkop para sa malalaking alon. Ang mga kable ay malinaw at maganda, at maaaring ganap na insulated o semi-insulated.

Paraan 2: Ang busbar ay dinadala sa isang cable trench o cable mezzanine
Ang figure sa ibaba ay isa pang karaniwang paraan ng paglalagay ng tubular busbars. Ang mga busbar ay maaaring ikonekta upang lumipat ng mga cabinet sa pamamagitan ng underground cable trenches
o cable mezzanines, at maaari ding gamitin para sa mga koneksyon sa pagitan ng switch cabinet. Ang busbar na ito ay ganap na insulated at partikular na angkop para sa mga sitwasyon
kung saan mahirap ang mga kable.

Paraan 3: Ang mga tubular na busbar ay dinadala sa mga cable trench o cable mezzanines
Ang pamamaraang ito ay ang nangungunang paraan ng koneksyon ng cable ng switch cabinet. Maaari din itong ikonekta sa pamamagitan ng cable mezzanine at sa ilalim ng cable connection
paraan. Maaaring pumili ang mga user ayon sa aktwal na sitwasyon. Ang uri ng busbar ay ganap na insulated.

Paraan 4: Tubular bus CNC monitoring system
Ang aming kumpanya ay bubuo nito nang mag-isa at nagpapatupad ng walang tauhan na intelligent na pagsubaybay sa maramihang teknikal na data ng tube bus.

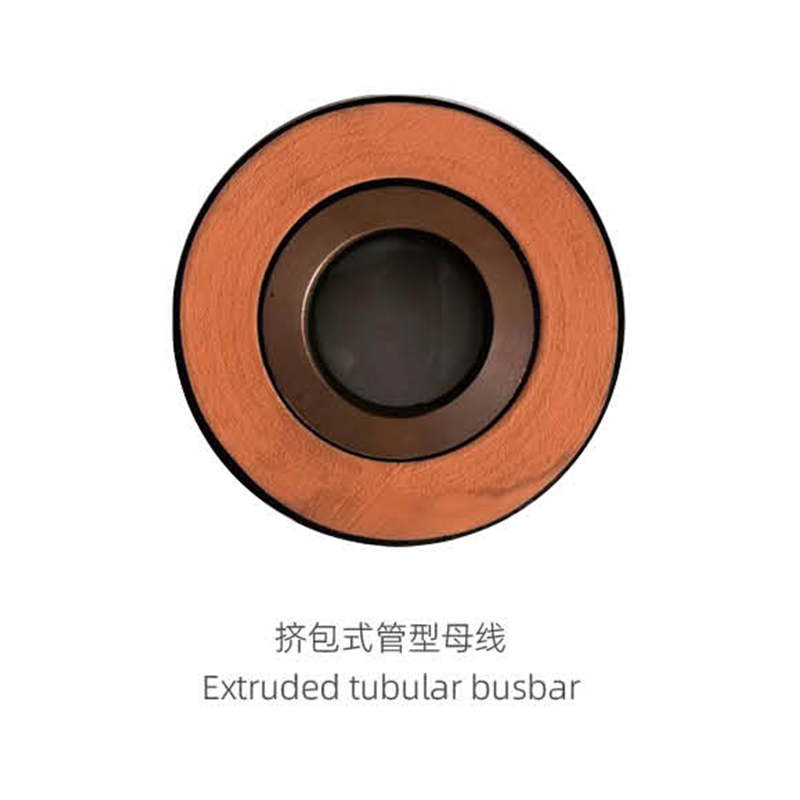

Insulated tube busbar

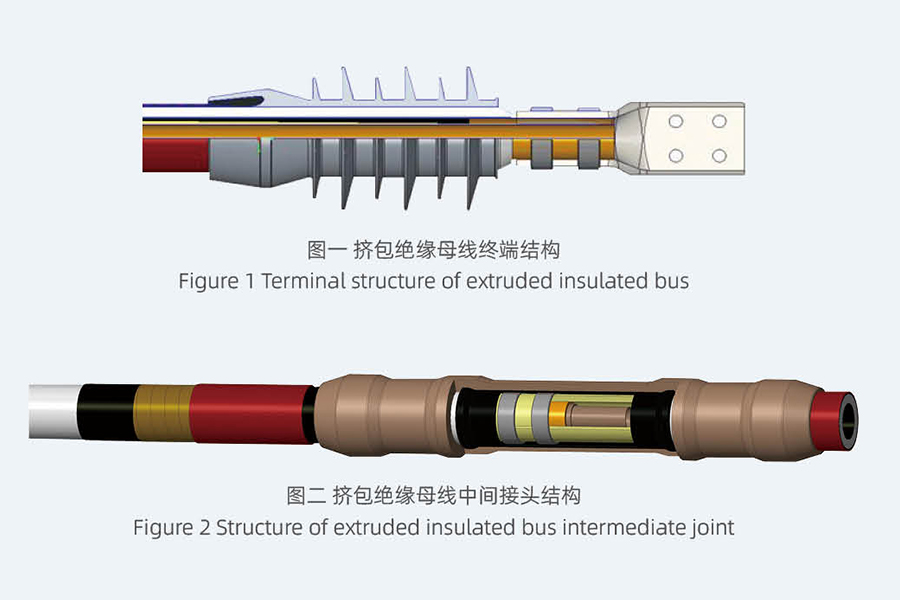

Mga Bentahe ng Prefabricated Cold-Shrink Intermediate Joints

Compact na istraktura, madaling i-install.


Binabago ang distribusyon ng electric field sa mga boltahe na concentration point ng tubular bus bar joint sa pamamagitan ng pagbabago sa geometric na hugis nito, at sa gayon ay binabawasan ang intensity ng electric field.


Nilalayon na bawasan ang posibilidad ng paglabas ng corona, bawasan ang pinsala sa pagkakabukod, at pagbutihin ang pagganap ng tubular bus bar.


Tinitiyak ang tagal ng pagpapatakbo ng tubular bus bar at binabawasan ang insidente ng mga aksidente sa pagkasira.


Ang direktang ugnayan sa pagitan ng mga konduktor ay nakakamit sa pamamagitan ng hindi kinakalawang na asero na panloob na manggas, na konektado sa labas ng dalawang semi-circular na bus bar. Apat na hindi kinakalawang na asero na C-clamp ay hinihigpitan at hinangin gamit ang mga dalubhasang tool molds, tinitiyak ang kapasidad na nagdadala ng kasalukuyang conductor at pinipigilan ang pagpapapangit.


Pagkatapos ng waterproof treatment, ang mga intermediate joints ay nagbibigay-daan sa bus bar na gumana ng panandalian habang nakalubog sa tubig.

Mga Inirerekomendang Produkto

Tungkol sa Amin
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Nagtitipon kami ng isang propesyonal na pangkat ng mga eksperto sa industriya, senior engineering at teknikal na tauhan, at mga karanasang espesyalista sa produksyon na nakikibahagi sa teknolohiya ng power equipment sa loob ng maraming taon.
Kabilang sa aming mga pangunahing produkto ang tanso at aluminum tube busbars, wind power tube busbars, intensive (compact) busbars at sliding contact line system. Nakatuon kami sa R&D at pagmamanupaktura ng 0.4 kV–35 kV na ganap na naka-insulated na mga tube busbar at low-voltage cast resin busway system, na nagbibigay ng maaasahang mga daanan ng paghahatid ng kuryente para sa mga power plant, substation, wind farm, rail transit at mga pasilidad na pang-industriya.
Sertipiko ng karangalan
  • Lisensya sa Negosyo
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
Balita
Ganap na Insulated Tubular Bus Bar Industry knowledge

1. Ano ang EPDM Silicone Rubber Tubular Bus Bar

Ang EPDM Silicone Rubber Tubular Bus Bar ay isang dalubhasang insulated conductive component, na pinagsasama ang isang metal conductor core na may EPDM silicone rubber outer insulation layer. Dinisenyo ito para sa mga sistema ng pamamahagi ng kuryente na may mataas na boltahe, na pinagsasama ang mahusay na pagkakabukod, paglaban sa panahon, at tibay ng makina. Isang propesyonal Supplier ng EPDM Silicone Rubber Tubular Bus Bar gumagawa ng mga produktong nakakatugon sa mga pamantayang pang-industriya, kabilang ang Mataas na boltahe EPDM Silicone Rubber Tubular Bus Bar para sa medium at high-voltage na mga sitwasyon (10kV-35kV).

(1) Pangunahing Istraktura at Pangunahing Katangian

Ang EPDM Silicone Rubber Tubular Bus Bar binubuo ng isang copper o aluminum conductor core (conductivity ≥60% IACS) at isang 3-8mm makapal na EPDM silicone rubber insulation layer. Maaari itong makatiis ng breakdown boltahe ng ≥25kV/mm , working temperature na -40 ℃ hanggang 120 ℃, at may mahusay na pagtutol sa ozone, UV radiation, at chemical corrosion.

2. Mga Pangunahing Gamit ng EPDM Silicone Rubber Tubular Bus Bar

Salamat sa superyor na pagkakabukod at kakayahang umangkop sa kapaligiran, ang EPDM Silicone Rubber Tubular Bus Bar ay malawakang ginagamit sa mga sistema ng kuryente at mga pang-industriyang aplikasyon, pangunahin kasama ang:

  • Mga katamtaman at mataas na boltahe na substation (10kV-35kV), na ginagamit para sa mga koneksyon sa bus bar sa pagitan ng switchgear, mga transformer, at mga circuit breaker.
  • Mga panlabas na sistema ng pamamahagi ng kuryente, na umaangkop sa malupit na panahon gaya ng ulan, niyebe, at malakas na sikat ng araw.
  • Mga plantang pang-industriya (metallurhiya, kemikal, electronics), kung saan kinakailangan ang paglaban sa kaagnasan at katatagan ng pagkakabukod.
  • Mga nababagong istasyon ng enerhiya (solar, hangin), na kumukonekta sa mga kagamitan sa pagbuo ng kuryente sa mga grids ng pamamahagi.

Isang mapagkakatiwalaan Supplier ng EPDM Silicone Rubber Tubular Bus Bar nagbibigay ng customized na mga detalye upang magkasya sa iba't ibang mga espasyo sa pag-install at mga kinakailangan sa boltahe, na tinitiyak ang ligtas at matatag na paghahatid ng kuryente.

3. Paghahambing ng Pagganap sa Mga Tradisyunal na Insulated Bus Bar

Paghahambing ng Pagganap ng EPDM Silicone Rubber Tubular Bus Bar at Traditional Insulated Bus Bar
Uri ng Bus Bar Pagkasira ng Boltahe Paglaban sa Panahon Buhay ng Serbisyo
EPDM Silicone Rubber Tubular Bus Bar ≥25kV/mm Mahusay (UV/ozone resistant) 25-35 taon
PVC Insulated Bus Bar ≤15kV/mm Mahina (UV prone sa pagtanda) 10-15 taon
Ceramic Insulated Bus Bar ≥30kV/mm Mabuti (malutong) 20-25 taon

Ang Mataas na boltahe EPDM Silicone Rubber Tubular Bus Bar namumukod-tangi para sa balanseng pagganap nito—mas mahusay na paglaban sa panahon kaysa sa PVC at mas mataas na flexibility kaysa sa ceramic, na ginagawa itong perpekto para sa panlabas at pang-industriyang mga high-voltage na application.

4. Mga Madalas Itanong

Q1: Sa anong hanay ng boltahe angkop para sa EPDM Silicone Rubber Tubular Bus Bar?

A: Ito ay pangunahing ginagamit para sa 10kV-35kV daluyan at mataas na boltahe na mga sistema ng kuryente, na may mga naka-customize na opsyon para sa mas mataas na antas ng boltahe.

Q2: Paano pumili ng maaasahang EPDM Silicone Rubber Tubular Bus Bar na supplier?

A: Pumili ng mga supplier na may mga ulat sa pagsubok sa pagganap ng pagkakabukod, matatag na kalidad ng materyal ng EPDM, at mga customized na kakayahan sa produksyon.

T3: Maaari ba itong gamitin sa mga baybayin o kinakaing unti-unti na kapaligiran?

A: Oo, ang EPDM silicone rubber layer nito ay may malakas na corrosion resistance, na angkop para sa baybayin at kemikal na pang-industriyang kapaligiran.

Q4: Ano ang pinakamataas na kapasidad na nagdadala ng kasalukuyang bus na ito?

A: Ang mga karaniwang modelo ay maaaring magdala ng hanggang sa 3000A , na may mas malaking mga opsyon sa kapasidad na makukuha mula sa mga propesyonal na supplier.
