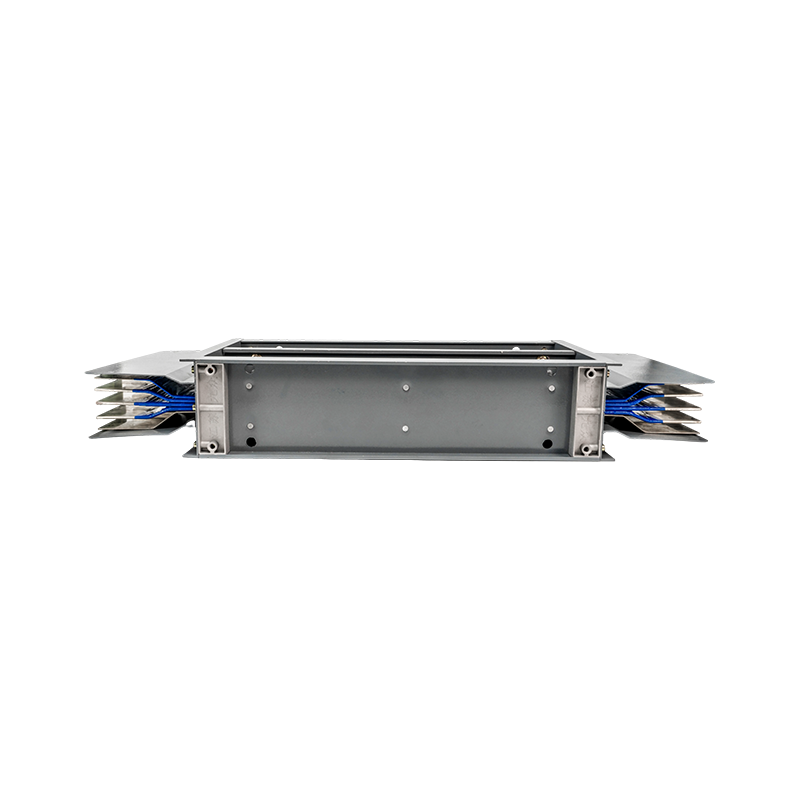

High-density Compact Busway

Ang high-density compact busway ay kabilang sa kategorya ng mga low-voltage cast-resin busway na produkto. Gumagamit ito ng makapal na nakaayos na disenyo ng istruktura, na nailalarawan sa pamamagitan ng compact na konstruksyon at mataas na kahusayan sa paggamit ng espasyo. Ang busway na ito ay angkop para sa 0.4kV na low-voltage power distribution system, gumagamit ng epoxy resin casting technology para makamit ang ganap na proteksyon sa insulation, incorporates copper conductors, at nag-aalok ng mahusay na heat dissipation performance at electrical reliability.

Makipag-ugnayan sa Amin +
PREV：No previous product SUSUNOD：High At Low Voltage Busway System
  • Mga Detalye ng Produkto
  • Mga tampok
  • Makipag-ugnayan sa Amin

Mga Kalamangan sa Teknikal

Nabibilang sa kategorya ng produkto ng low-voltage cast-resin busway, na ginawa gamit ang epoxy resin casting technology.

Nag-a-adopt ng high-density compact structural na disenyo.

Bumagsak sa mababang boltahe na uri ng produkto ng busway.

Gumagamit ng mga proseso ng paggawa ng casting.




Mga tampok

Pagpoposisyon ng Produkto
Bilang isang kritikal na aparato ng koneksyon sa mga sistema ng pamamahagi ng kuryente na may mababang boltahe, ang isang masinsinang busway ay idinisenyo upang ligtas at mahusay na ipamahagi ang mga de-koryenteng enerhiya mula sa mga high-voltage na tubular busbar hanggang sa end-use na kagamitan. Nagsisilbing pivotal link sa 0.4kV distribution system, ang low-voltage casting technology nito ay nagpapakita ng magkakaugnay na teknikal na diskarte na sumasaklaw mula sa high-voltage insulation hanggang sa low-voltage distribution.


Teknikal na Pagtutukoy
Ang produkto ay sumasaklaw sa kasalukuyang saklaw na 400A hanggang 5000A, na may na-rate na boltahe na AC400V/690V. Ang klase ng pagkakabukod nito ay umaabot sa ClassF, at ang rating ng proteksyon ay hanggang IP65. Ang konduktor ay gawa sa high-purity copper busbars na may tin plating. Maaari itong makatiis ng panandaliang kasalukuyang 50kA para sa 1s, may power-frequency na makatiis ng boltahe na 3500V/min, at nagpapanatili ng limitasyon sa pagtaas ng temperatura sa ibaba 70K, ganap na nakakatugon sa mahigpit na mga kinakailangan sa pagganap ng mga low-voltage distribution system.


Disenyong Pang-istruktura

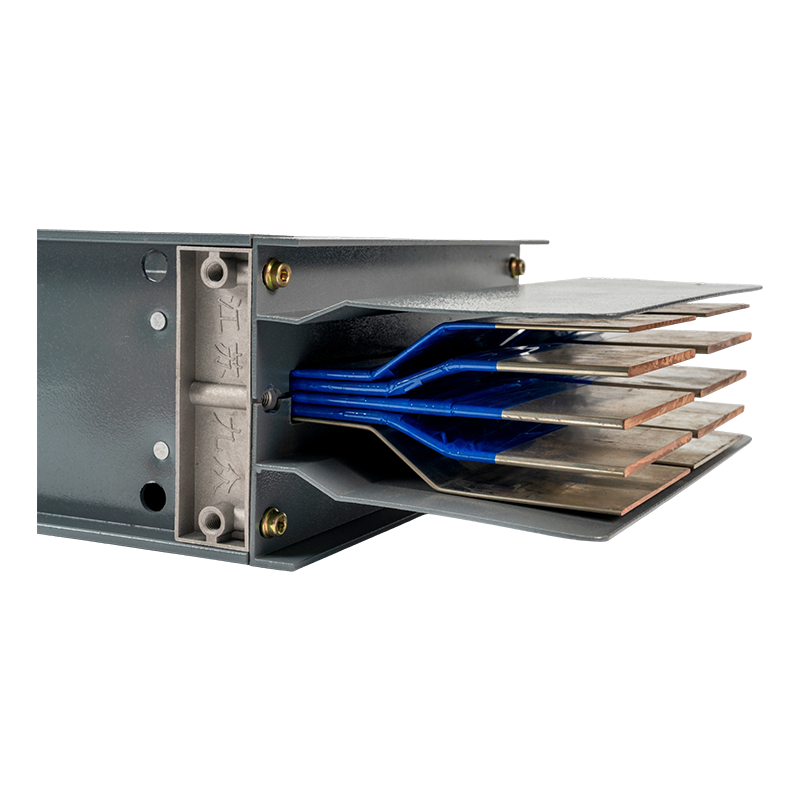

Ang masinsinang busway ay gumagamit ng isang multi-layer na siksik na pag-aayos ng mga tansong busbar. Sa pamamagitan ng integral epoxy resin vacuum casting, nabuo ang isang ganap na insulated at void-free insulation system. Ang enclosure ay gawa sa mataas na lakas na mga profile ng aluminyo na haluang metal, na may panloob na flame-retardant na mga hadlang sa phase na tinitiyak ang ligtas na inter-phase spacing.  Ang mga plug-in na konektor ay idinisenyo upang mapadali ang pag-install at garantiya ng maaasahang mga koneksyon sa kuryente.


Mga Kalamangan sa Pagganap
Ang produkto ay nag-aalok ng ganap na insulated at lubos na protektado ng mga de-koryenteng katangian na may mababang impedance at minimal na pagkalugi. Ang paglaban nito sa sunog ay nakakatugon sa UL94V0 standard, at ito ay makatiis ng seismic intensity hanggang sa level8. Ang modular na disenyo ay nagpapabuti sa kahusayan ng pag-install ng higit sa 60%, sumusuporta sa walang maintenance na operasyon, binabawasan ang kabuuang konsumo ng enerhiya ng 25% kumpara sa conventional na paglalagay ng kable, at may buhay ng serbisyo na hanggang 30 taon.

Mga Inirerekomendang Produkto

Tungkol sa Amin
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom High-density Compact Busway Manufacturers and OEM High-density Compact Busway Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Nagtitipon kami ng isang propesyonal na pangkat ng mga eksperto sa industriya, senior engineering at teknikal na tauhan, at mga karanasang espesyalista sa produksyon na nakikibahagi sa teknolohiya ng power equipment sa loob ng maraming taon.
Kabilang sa aming mga pangunahing produkto ang tanso at aluminum tube busbars, wind power tube busbars, intensive (compact) busbars at sliding contact line system. Nakatuon kami sa R&D at pagmamanupaktura ng 0.4 kV–35 kV na ganap na naka-insulated na mga tube busbar at low-voltage cast resin busway system, na nagbibigay ng maaasahang mga daanan ng paghahatid ng kuryente para sa mga power plant, substation, wind farm, rail transit at mga pasilidad na pang-industriya.
Sertipiko ng karangalan
  • Lisensya sa Negosyo
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
  • Sertipiko ng Patent ng Utility Model
Balita
Medium At Low Voltage Bus Bar Industry knowledge

1. Panimula sa High-Density Compact Busway

Sa modernong imprastraktura ng kuryente, ang High-Density Compact Busway ay kumakatawan sa isang makabuluhang ebolusyon mula sa mga tradisyunal na sistema ng bus duct. Hindi tulad ng napakalaki, air-insulated na mga disenyo ng nakaraan, ang mga system na ito ay gumagamit ng isang "sandwich" na istraktura kung saan ang mga tanso o aluminum bar ay mahigpit na pinipiga ng mga materyales na insulation na may mataas na pagganap. Ang disenyong ito ay nagbibigay-daan para sa isang mas maliit na bakas ng paa habang pinapanatili ang mataas na kapasidad na nagdadala ng kasalukuyang. Bilang nangunguna Tagagawa ng High-Density Compact Busway , ang focus ay sa paghahatid ng mga system na nag-aalok ng superior space efficiency at reliability, partikular na sa siksikan na urban environment kung saan ang floor space ay nasa isang premium.

2. Mga Bentahe Sa Tradisyonal na Sistema

(1) Superior Space Utilization at Flexibility

Ang pinakamadaling benepisyo ng isang compact busway ay ang laki nito. Ang mga tradisyunal na bus duct ay kadalasang nangangailangan ng malalaking electrical shaft at malawak na istruktura ng suporta. Sa kaibahan, a disenyo ng compact busway system maaaring bawasan ang pangangailangan ng espasyo nang hanggang 50% . Ito ay nakakamit sa pamamagitan ng isang siksik na pag-iimpake ng mga konduktor, na pinahuhusay din ang mekanikal na lakas. Higit pa rito, ang modular na katangian ng mga system na ito ay nagbibigay-daan para sa madaling pagpapalawak. Maaaring magdagdag ng mga plug-in unit sa pagitan ng 500mm hanggang 1000mm kasama ang buong haba, na nagbibigay ng walang kaparis na kakayahang umangkop para sa mga pagbabago sa hinaharap nang hindi nangangailangan ng kumplikadong rewiring.

(2) Pinahusay na Kaligtasan at Pagkakaaasahan

Ang kaligtasan ay pinakamahalaga sa anumang sistema ng pamamahagi ng kuryente. Pinaliit ng compact na disenyo ang panganib ng mga phase-to-phase na maikling circuit sa pamamagitan ng pag-aalis ng mga air gaps na makikita sa mga tradisyonal na sistema. Ang mga materyales sa pagkakabukod na ginamit ay karaniwang hindi tinatablan ng apoy at maaaring makatiis sa mga temperatura na lumampas 130°C . Pinoprotektahan ng matibay na konstruksyon na ito ang mga konduktor mula sa alikabok, kahalumigmigan, at mekanikal na pinsala, na tinitiyak ang mas mahabang buhay ng serbisyo at nabawasan ang mga gastos sa pagpapanatili kumpara sa mga karaniwang solusyon sa paglalagay ng kable.

3. Mga Tamang Aplikasyon: Mga Data Center at Higit Pa

Ang isa sa mga pinaka-hinihingi na aplikasyon para sa pamamahagi ng kuryente ay sa mga sentro ng data. Nangangailangan ang mga pasilidad na ito ng napakalaking dami ng power na naihatid nang walang downtime. A high density bus duct para sa data center ang mga application ay ang perpektong solusyon dahil sinusuportahan nito ang mataas na kasalukuyang densidad—kadalasang lumalampas 5000A sa isang solong pagtakbo—habang pinapayagan ang madaling pagdaragdag ng mga server rack. Tinitiyak ng mababang impedance ng compact busway ang kaunting pagbaba ng boltahe, na kritikal para sa pagpapanatili ng kahusayan ng sensitibong kagamitan sa IT. Bukod pa rito, ang aesthetic appeal ng isang malinis, cable-free na kapaligiran ay isang makabuluhang bentahe sa modernong opisina at komersyal na pagkukumpuni.

4. Pagsusuri sa Kahusayan sa Gastos

Habang ang paunang halaga ng materyal ng isang high-density na busway ay maaaring bahagyang mas mataas kaysa sa tradisyonal na mga cable tray, ang pangmatagalang matitipid ay malaki. Ang bilis ng pag-install ay isang pangunahing kadahilanan; maaaring maglagay ng compact busway 30% hanggang 50% na mas mabilis kaysa sa paglalagay ng mga indibidwal na cable. Ito ay makabuluhang binabawasan ang mga gastos sa paggawa. Bukod dito, ang pinababang pangangailangan para sa suporta sa istruktura at mga materyales na hindi tinatablan ng apoy ay higit na nagpapababa sa kabuuang halaga ng proyekto. Inihahambing ng talahanayan sa ibaba ang mga kadahilanan sa pag-install ng parehong mga system.

Salik Tradisyonal na Duct/Cable ng Bus High-Density Compact Busway
Oras ng Pag-install Mas mahaba (Kumplikadong pagpupulong) Mas maikli (Plug-and-play)
Kinakailangan ang Space Mataas (Malalaking shaft) Mababa (Payat na profile)
Pagpapanatili Mataas (Mga nakalantad na contact) Mababa (Sealed system)
Paghahambing ng Mga Salik sa Pag-install at Pagpapanatili

5. Mga Madalas Itanong

Q1: Maaari bang hawakan ng isang compact busway ang parehong agos ng isang tradisyunal na bus duct?
Oo, ang mga modernong high-density na busway ay inengineered upang mahawakan ang mga agos mula sa 100A hanggang 6300A . Ang advanced na thermal management at mga materyales ay nagpapahintulot sa kanila na tumugma o lumampas sa kapasidad ng mga tradisyonal na sistema sa isang mas maliit na pakete.

T2: Mahirap bang baguhin ang isang compact busway pagkatapos i-install?
Hindi, ito ang isa sa pinakadakilang lakas nito. Ang modular na disenyo ay nagbibigay-daan para sa pagdaragdag o pag-alis ng mga tap-off box sa halos anumang punto sa linya nang hindi isinasara ang buong system, na ginagawa itong perpekto para sa mga dynamic na kapaligiran.

Q3: Saan ako makakahanap ng maaasahang solusyon sa disenyo para sa teknolohiyang ito?
Dapat kang maghanap ng isang supplier na nag-aalok ng komprehensibo disenyo ng compact busway system serbisyo. Ibibigay ng isang mahusay na manufacturer hindi lang ang hardware, kundi pati na rin ang engineering support para matiyak na ang system ay magkakasama ng walang putol sa iyong kasalukuyang imprastraktura.
