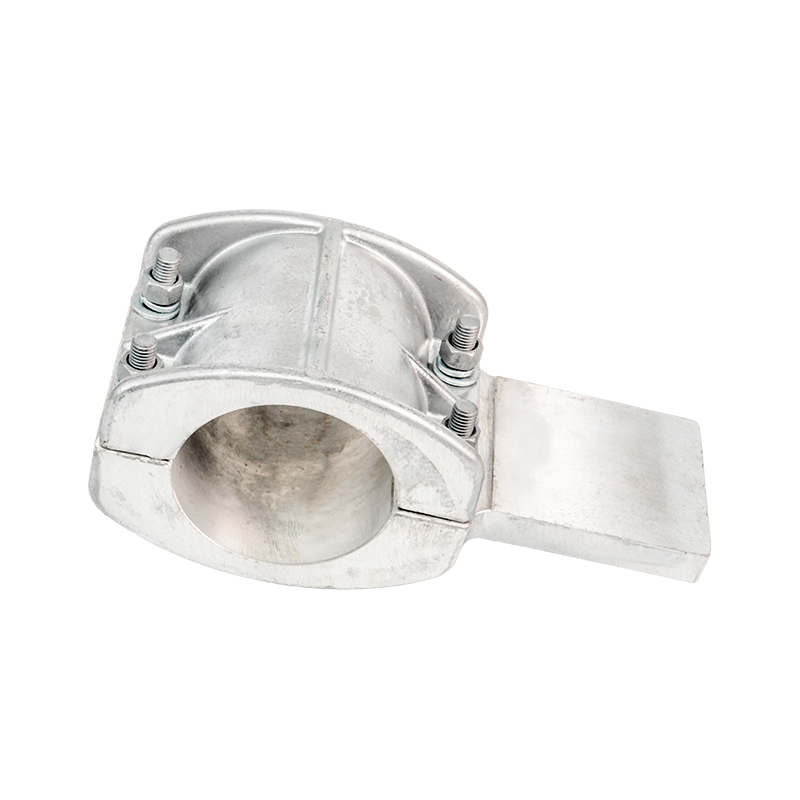

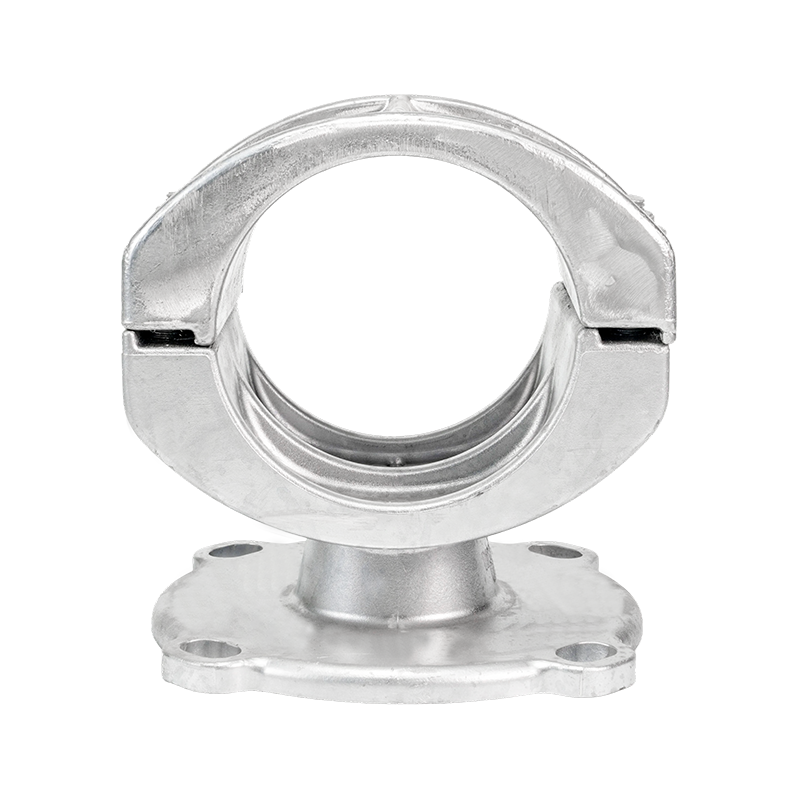

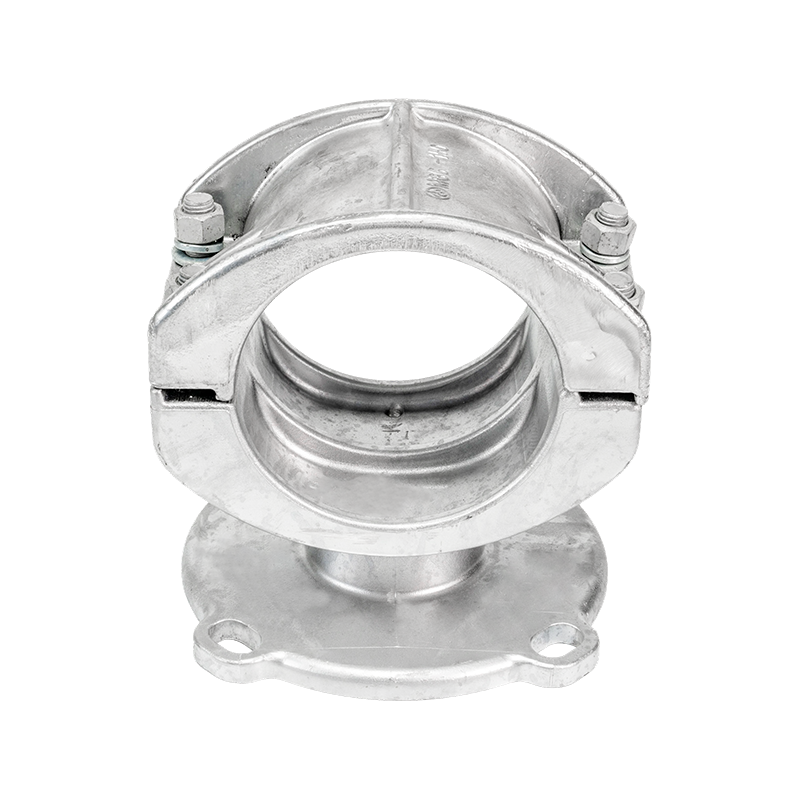

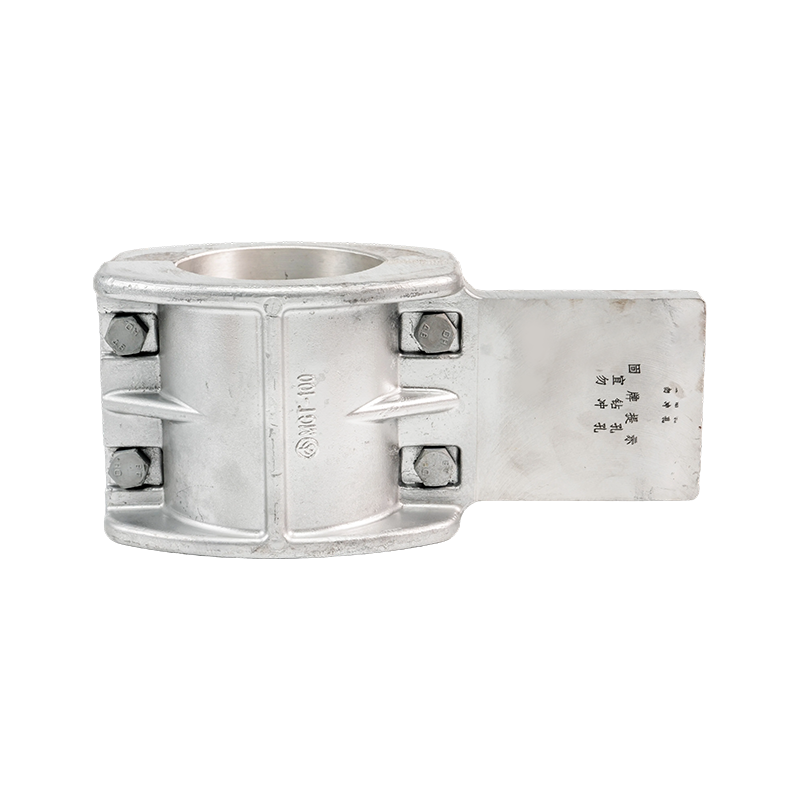

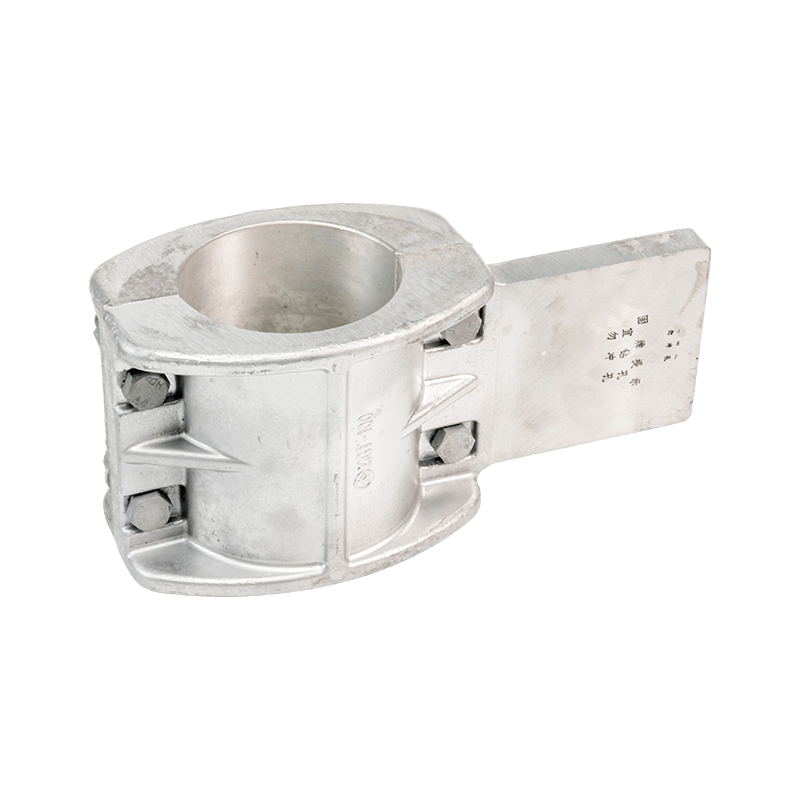

Mga Suporta sa Bus-bar (Fixed na Uri ng Suporta)

Mga Kalamangan sa Teknikal

Uri ng MGG Fixed Hardware: Tugma sa mga panlabas na diameter ng tubular bus bar mula Φ50 mm hanggang Φ180 mm.  Available sa parehong standard at reinforced na mga modelo. Binuo mula sa hot-dip galvanized steel na mga bahagi, na may malinaw na tinukoy na mga dimensional na parameter at data ng timbang.

Uri ng MGF End Caps: Compatible sa tubular bus bar inner/outer diameters mula Φ50/45 mm hanggang Φ250/230 mm.Available sa standard, damping, at terminal ball na uri.Damping type na nilagyan ng LGJ-240 to LGJ-630 damping wires para mapahusay ang seismic at vibration resistance.

Tension Clamps para sa Steel Strands: Isama ang integral forged type at universal design type. Compatible sa steel strand diameters mula Φ7.8 mm hanggang Φ16.0 mm, na may grip strength mula 45 kN hanggang 187 kN.  Ginawa mula sa hot-dip galvanized steel na mga bahagi, na nagtatampok ng mga standardized na sukat at mga parameter ng grip-strength.

Supporting Steel-Cored Aluminum Strands (ACSR): Sumusunod ang istruktura sa pamantayan ng GB1179-83. Ang mga nominal na cross-section ay sumasaklaw sa 10/2 mm² hanggang 240/30 mm². Magbigay ng mga standardized na parameter gaya ng kalkuladong cross-section, outer diameter, DC resistance, kalkuladong lakas ng tensile, at kalkuladong timbang.

Mga tampok

Materyal at Proseso: Ang hardware ay ginawa gamit ang hot-dip galvanized steel, na may kapal ng zinc coating na mahigpit na nakakatugon sa pamantayan na ≥85 μm. Sa pamamagitan ng mga proseso ng die-forging at heat treatment, ang materyal ay nakakamit ng mahusay na mga mekanikal na katangian at nagpapanatili ng magandang tibay kahit na sa mababang temperatura na -40 ℃. Ang mga surface sandblasting at passivation treatment ay higit na nagpapahusay sa corrosion resistance, na nakakatugon sa mga pangmatagalang kinakailangan sa paggamit sa C4-level na corrosive na kapaligiran.

Mechanical Performance: Ang lakas ng grip ng hardware ay mula 45 hanggang 187 kN, na idinisenyo na may safety factor na 2.5. Ino-optimize ng pagtatasa ng may hangganang elemento ang structural stress distribution, at natutugunan ng fatigue life testing ang kinakailangan ng 10^7 vibration cycle. Ang mga frequency ng resonance ay kinokontrol sa labas ng saklaw ng pagpapatakbo ng system, tinitiyak ang mga reserbang lakas upang mapaglabanan ang mga biglaang pagkarga ng epekto.

Pagganap ng Elektrisidad: Ang disenyo ng hardware ay ganap na isinasaalang-alang ang mga epekto ng electrothermal coupling, na nag-o-optimize sa istraktura upang mabawasan ang mga pagkalugi ng eddy current. Ang mga kalkulasyon ng electromagnetic force sa ilalim ng mga short-circuit na kondisyon ay sumusunod sa mga kinakailangan sa katatagan ng system, na may kontrol na mga halaga ng paglaban sa pakikipag-ugnay sa ibaba 50 μΩ. Tinitiyak ng anti-corona design na walang partial discharge phenomena na magaganap sa mga high-voltage na kapaligiran.

Environmental adaptability: Ang hardware ay pumasa sa 3,000 na oras ng salt spray testing at 2,000 na oras ng ultraviolet aging tests, na nagpapanatili ng matatag na performance sa panahon ng temperature cycling mula -40 ℃ hanggang 60 ℃. Sa ilalim ng mahalumigmig at mainit na mga kondisyon, ang insulation resistance ay nananatiling higit sa 10^4 MΩ. Available ang mga pinahusay na solusyon sa anti-corrosion coating para sa mga espesyal na rehiyon.
