Ano ang Nagiging Mahalaga sa Magnesium-Aluminum Alloy Tubular Bus Bars para sa Ultra-High Voltage Power Transmission Systems？

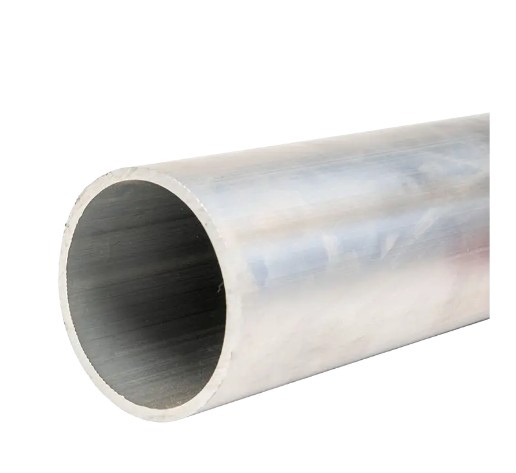

Ultra-high voltage (UHV) magnesium-aluminum alloy tubular bus bars nagsisilbing pangunahing bahagi ng conductive para sa 500kV at higit pa sa extra-high voltage at ultra-high voltage power transmission at transformation system . Ginawa gamit ang magnesium-aluminum alloy material system sa pamamagitan ng precision extrusion forming process, ang mga produktong ito ay pinagsama magaan na konstruksyon, mataas na electrical conductivity, at mahusay na mekanikal na lakas . Ang serye ng produkto ay sumasaklaw sa maraming detalye ng materyal kabilang ang 6063G aluminum-magnesium alloy, LF21Y aluminum-manganese alloy, 6R05 rare-earth aluminum alloy, at 2A14 heat-resistant aluminum alloy, na komprehensibong sumasaklaw sa UHV application scenario mula 220kV, 500kV, 750kV, ± 0kV, ± 0kV. Sa ilalim ng na-rate na mga kondisyon ng operating, umabot ang electrical conductivity ≥60% IACS , na may rate na kasalukuyang kapasidad hanggang sa 12,000A , pinapanatili ang lakas ng makunat sa 180-250MPa saklaw, saklaw ng temperatura ng pagpapatakbo mula sa -40 ℃ hanggang 150 ℃ , at isang dinisenyong buhay ng serbisyo ng 30-40 taon .

Material System at Sinabi ni Alloy Composition Design

Mga Marka at Katangian ng Pangunahing Alloy

Ang pagpili ng materyal para sa UHV magnesium-aluminum alloy tubular bus bars direktang tinutukoy ang kanilang electrical performance at mechanical reliability. Pangunahing ginagamit ng mga kasalukuyang aplikasyon sa engineering ang sumusunod na apat na kategorya ng haluang metal:

• 6063G Aluminum-Magnesium Alloy : Nabibilang sa Al-Mg-Si heat-treatable strengthening alloy system, na nagtatampok ng mahusay na extrusion processing performance at corrosion resistance. Ang electrical conductivity ay humigit-kumulang 53-55% IACS, na may tensile strength na 120-150MPa, na angkop para sa conventional UHV substation busbar system.
• LF21Y Aluminum-Manganese Alloy : Isang Al-Mn series na anti-rust aluminum alloy na may natitirang atmospheric corrosion resistance at mahusay na weldability, na may katamtamang lakas. Pangunahing ginagamit ito sa mga panlabas na substation sa baybayin at mga kapaligiran na may mataas na kahalumigmigan.
• 6R05 Rare-Earth Aluminum Alloy : Isinasama ang mga rare-earth na elemento (gaya ng Ce, La, atbp.) sa aluminum matrix, na makabuluhang pinapadalisay ang istraktura ng butil, pinahuhusay ang lakas ng mataas na temperatura at resistensya ng creep. Ang electrical conductivity ay umabot sa ≥60% IACS, na may tensile strength na 180-220MPa, na angkop para sa high-current, heavy-load na mga istasyon ng UHV hub.
• 2A14 Aluminum Alloy na Lumalaban sa init : Isang seryeng Al-Cu-Mg-Si na may mataas na lakas na haluang lumalaban sa init na may kakayahang pangmatagalang operasyon sa itaas ng 150 ℃, na may lakas na makunat na higit sa 250MPa. Pangunahing ginagamit ito para sa mga saksakan ng generator, mga transformer ng electric furnace, at iba pang mga high-current, high-temperature-rise applications.

Pagkontrol sa Kritikal na Komposisyon ng Kemikal

Ang tumpak na kontrol sa komposisyon ng haluang metal ay ang kinakailangan para sa pagtiyak ng pare-parehong pagganap ng bus bar. Ang pagkuha ng 6063G alloy bilang isang halimbawa, ang mga mass fraction ng mga pangunahing elemento nito ay dapat na mahigpit na kinokontrol sa loob ng mga sumusunod na hanay:

Ang Magnesium (Mg), bilang pangunahing elemento ng haluang metal, ay pinagsama sa silikon (Si) upang bumuo ng mga yugto ng pagpapalakas ng Mg₂Si. Sa pamamagitan ng T6 heat treatment (solusyon sa paggamot na artipisyal na pagtanda), ang lakas ng materyal ay maaaring makabuluhang mapahusay. Samantala, ang pagdaragdag ng magnesium ay may medyo maliit na negatibong epekto sa electrical conductivity, na nagbibigay-daan sa 6063G alloy na makamit ang isang mahusay na balanse sa pagitan ng lakas at conductivity.

Electrical Performance at Kasalukuyang Carrying Capacity

Mga Katangian ng Electrical Conductivity at Resistance

Ang pangunahing electrical performance indicator para sa UHV tubular bus bar ay electrical conductivity at DC resistance. Ayon sa data ng pagsukat ng engineering, ang iba't ibang mga grado ng haluang metal ay nagpapakita ng iba't ibang mga katangian ng conductive:

• 6063G-T6 Kundisyon : Electrical conductivity ≥53% IACS, resistivity sa 20℃ humigit-kumulang 0.0325 Ω·mm²/m
• 6101-T7 Kondisyon : Electrical conductivity ≥56% IACS, resistivity sa 20℃ humigit-kumulang 0.0308 Ω·mm²/m
• 6R05 Rare-Earth Alloy : Electrical conductivity ≥60% IACS, resistivity sa 20℃ humigit-kumulang 0.0287 Ω·mm²/m
• 1060 Purong Aluminyo : Electrical conductivity ≥61% IACS, ngunit may mas mababang mekanikal na lakas, ginagamit lamang sa mga application kung saan ang mga kinakailangan sa lakas ay hindi kritikal

Ang pagkuha ng 500kV substation bilang halimbawa, kapag gumagamit ng 6063G tubular bus bar na may panlabas na diameter na 160mm at kapal ng pader na 8mm , ang cross-sectional area ay tinatayang 3,848mm² . Sa ilalim ng nakapaligid na temperatura na 35 ℃ at pinapahintulutang temperatura ng konduktor na 80 ℃, ang patuloy na kasalukuyang kapasidad ng pagdadala ay umabot 4,500-5,000A . Kung gagamitin ang 6R05 rare-earth alloy na may parehong detalye, ang kasalukuyang kapasidad ng pagdadala ay maaaring tumaas sa 4,800-5,300A , na kumakatawan sa isang pagpapabuti ng humigit-kumulang 6-8%.

Sanggunian ng Kasalukuyang Carrying Capacity na Disenyo

Ang kasalukuyang disenyo ng kapasidad ng pagdadala ng mga tubular bus bar ay dapat na komprehensibong isaalang-alang ang cross-section ng conductor, mga kondisyon ng pag-alis ng init, temperatura sa paligid, at mga kadahilanan ng solar radiation. Ang sumusunod na talahanayan ay nagbibigay ng mga reference na halaga para sa kasalukuyang kapasidad ng pagdadala ng mga tipikal na detalye sa ilalim ng mga kondisyon sa labas (ambient temperature 35℃, conductor temperature 80℃, solar radiation intensity 1,000W/m²):

Kapansin-pansin na kapag ginagamit ang mga tubular bus bar para sa mga koneksyon sa pagitan ng GIS (Gas Insulated Switchgear) at mga transformer o circuit breaker , ang aktwal na kasalukuyang kapasidad ng pagdadala ay dapat na i-multiply sa isang correction factor ng 0.85-0.90 dahil sa compact space at limitadong heat dissipation conditions.

Lakas ng Mekanikal at Disenyo ng Istruktura

Tensile at Yield Strength

UHV tubular bus bar dapat makatiis ng maraming mekanikal na pagkarga sa panahon ng operasyon kabilang ang self-weight, presyon ng hangin, ice accretion, at short-circuit electrodynamic forces. Ang kanilang mga mekanikal na tagapagpahiwatig ng pagganap ay dapat matugunan ang mga sumusunod na kinakailangan:

• Lakas ng Tensile (Rm) : ≥180MPa (6R05 alloy ay maaaring umabot sa itaas ng 220MPa)
• Lakas ng Yield (Rp0.2) : ≥120MPa (6063G sa T6 na kondisyon humigit-kumulang 150MPa)
• Pagpahaba (A50) : ≥8% (nagtitiyak na walang malutong na bali sa panahon ng pag-install ng baluktot)
• Elastic Modulus : Humigit-kumulang 70GPa, katumbas ng purong aluminyo

Sa ilalim ng kasalukuyang epekto ng short-circuit, ang mga bus bar ay dapat makatiis ng napakalaking electrodynamic na pwersa. Pagkuha ng a 50kA/3s short-circuit current bilang isang halimbawa, ang electrodynamic na puwersa sa pagitan ng mga katabing parallel conductor ay maaaring umabot ng ilang libong Newtons kada metro, na nangangailangan ng mga bus bar na magkaroon ng hindi lamang sapat na static na lakas kundi pati na rin ang magandang paglaban sa pagkapagod. Ang limitasyon ng pagkapagod ng magnesium-aluminum alloys ay humigit-kumulang 35-40% ng tensile strength, na nagbibigay ng magandang tibay sa wind-induced vibration at short-circuit vibration environment.

Deflection at Support Span Design

Ang haba ng suporta ng mga tubular bus bar ay direktang nakakaapekto sa gastos ng proyekto at kaligtasan sa pagpapatakbo. Ayon sa mga pamantayan ng IEEE Std 605 at DL/T 5222, ang maximum na pagpapalihis ng mga panlabas na tubular bus bar ay karaniwang limitado sa loob 1/200 hanggang 1/150 ng span. Pagkuha ng karaniwang ginagamit φ160×8mm tubular bus bar bilang isang halimbawa, sa ilalim ng pinagsamang pagkilos ng self-weight at basic wind pressure (0.5kN/m²), ang maximum na span ng suporta ay maaaring maabot 8-10 metro . Kung ginamit ang mga reinforced na suporta o ang span ay nabawasan sa 6-7 metro, ang pagpapalihis ay maaaring makabuluhang bawasan at ang wind-induced vibration resistance ay bumuti.

Para sa mga malawakang aplikasyon sa mga substation ng UHV (tulad ng pagtawid sa mga kalsada o mga lugar ng kagamitan), tubular bus bar damping wire ang mga pinagsama-samang istruktura ay kadalasang ginagamit, o ang mga pantulong na suporta ay idinaragdag sa kalagitnaan ng span upang pigilan ang panginginig ng hangin na dulot ng simoy at short-circuit na vibration. Ipinakita ng mga sukat na pagkatapos mag-install ng aluminum stranded wire damping lines sa loob ng tubular bus bars, ang amplitude ng vibration na dulot ng hangin ay maaaring mabawasan ng mahigit 60% , epektibong pumipigil sa mga panganib sa pagkabali ng pagkapagod.

Paglaban sa Panahon at Proteksyon sa Kaagnasan

Pag-uugali ng Atmospheric Corrosion

Ang ibabaw ng magnesium-aluminum alloy tubular bus bar ay natural na bumubuo ng isang siksik Al₂O₃ oxide film na may kapal na humigit-kumulang 2-10nm. Ang oxide film na ito ay nagpapakita ng mahusay na katatagan sa mga kapaligiran na may mga halaga ng pH sa pagitan ng 4-9, na epektibong pumipigil sa karagdagang kaagnasan ng substrate. Gayunpaman, sa mga pang-industriya na atmospheres (naglalaman ng SO₂), marine atmospheres (naglalaman ng Cl⁻), at acid rain environment, ang oxide film ay maaaring masira, na humahantong sa pitting o intergranular corrosion.

Ang pinabilis na data ng pagsubok ng kaagnasan ay nagpapahiwatig na ang taunang rate ng kaagnasan ng 6063G haluang metal sa mga pang-industriyang kapaligiran sa atmospera ay humigit-kumulang 0.5-1.5μm , at sa marine atmospheric na kapaligiran humigit-kumulang 1.0-3.0μm . Batay sa buhay ng disenyo na 30 taon at kapal ng pader na 8mm, kahit na walang karagdagang proteksyon, ang pagkawala ng kaagnasan ay lamang 1-2% ng kapal ng pader, na may limitadong epekto sa lakas ng istruktura. Gayunpaman, sa mga matitinding kinakaing unti-unting kapaligiran (gaya ng mga lugar na may mataas na asin na fog sa baybayin), inirerekomenda ang surface anodizing o anti-corrosion coating treatment.

Mga Proseso ng Proteksyon sa Ibabaw

Upang pahabain ang buhay ng serbisyo ng mga tubular bus bar sa malupit na kapaligiran, ang mga sumusunod na hakbang sa proteksyon ay karaniwang ginagamit:

1. Paggamot sa Anodizing : Bumubuo ng 10-25μm na kapal na Al₂O₃ na pelikula sa ibabaw sa pamamagitan ng mga electrochemical na pamamaraan, na nagtatampok ng mataas na tigas at magagandang katangian ng pagkakabukod, na may lumalaban sa kaagnasan ng 3-5 beses.
2. Patong ng Fluorocarbon : Pag-spray ng PVDF o FEVE fluorocarbon coatings na may kapal ng pelikula na 30-50μm, na nagpapakita ng mahusay na pagpapanatili ng kulay at gloss sa ultraviolet at salt-fog na kapaligiran, na may buhay na proteksyon sa kaagnasan na higit sa 20 taon.
3. Hot-Dip Coating : Paglalagay ng hot-dip galvanizing o tin plating sa pagkonekta ng hardware at iba pang hindi magkatulad na metal contact area upang maiwasan ang galvanic corrosion.
4. Conductive Grease Protection : Paglalagay ng zinc-containing o silver-containing conductive grease sa magkasanib na mga contact surface para mabawasan ang contact resistance at ihiwalay ang hangin at moisture.

Mga Uso sa Pag-unlad ng Teknolohiya

Mga Bagong Materyal at Proseso

Habang sumusulong ang mga proyekto ng UHV patungo sa mas matataas na mga marka ng boltahe at mas malaking kapasidad ng paghahatid, patuloy na umuunlad ang teknolohiya ng magnesium-aluminum alloy na tubular bus bar:

• Nano-Composite Strengthening : Ang pagpapasok ng nano-scale na TiB₂ o Al₂O₃ na mga particle sa aluminum matrix ay maaaring magpapataas ng tensile strength sa higit sa 300MPa nang hindi makabuluhang binabawasan ang electrical conductivity, habang pinapabuti ang creep resistance.
• Patuloy na Extrusion Technology : Ang paggamit ng Conform continuous extrusion na proseso ay nagbibigay-daan sa paggawa ng mga tubular bus bar na walang limitasyong haba, na inaalis ang mga kahinaan ng interface mula sa conventional extrusion at makabuluhang pagpapabuti ng pagkakapare-pareho ng produkto.
• Online Quenching and Aging : Ang pagsasama ng mga proseso ng extrusion, quenching, at aging sa isang linya ng produksyon ay nagpapaikli sa mga cycle ng pagmamanupaktura, habang binabawasan ng tumpak na kontrol ng temperatura ang pagkakaiba-iba ng pagganap sa kondisyon ng T6 sa loob ng ±5%.

Intelligent Monitoring Technology

Ang mga modernong UHV substation ay unti-unting nagpapakilala ng Internet of Things at mga teknolohiya ng artificial intelligence para sa real-time na pagsubaybay sa mga kondisyon ng pagpapatakbo ng tubular bus bar:

1. Ibinahagi ang Pagsukat ng Temperatura ng Fiber Optic : Paglalagay ng mga optical fiber sa ibabaw ng tubular bus bar o sa mga joints, gamit ang Raman scattering o Brillouin scattering principles para makamit ang distributed temperature field measurement na may katumpakan na ±1℃ at spatial resolution na 0.5 metro.
2. Wireless Strain Monitoring : Pag-install ng mga miniature na wireless strain sensor sa mga support point at mid-span para mangolekta ng vibration frequency at amplitude sa real-time, na tinutukoy ang mga panganib na dulot ng hanging vibration at ice galloping sa pamamagitan ng spectral analysis.
3. AI Fault Prediction : Pagsasanay ng mga modelo ng machine learning batay sa makasaysayang data ng pagpapatakbo, nagsasagawa ng fusion analysis sa multi-dimensional na data kabilang ang temperatura, vibration, at meteorological na kondisyon, upang mahulaan ang mga potensyal na pagkakamali 72 oras nang maaga na may katumpakan na higit sa 90%.

Nakatingin sa unahan, UHV magnesium-aluminum alloy tubular bus bars bubuo patungo sa mas mataas na lakas, mas mataas na electrical conductivity, mas mahabang buhay ng serbisyo, at higit na katalinuhan , na nagbibigay ng solidong suporta sa kagamitan para sa pagbuo ng bagong sistema ng kuryente na may renewable energy bilang mainstay.
