Paano Piliin ang Tamang Aluminum Alloy Tubular Bus Bar?

Paano Piliin ang Tamang Aluminum Alloy Tubular Bus Bar

Ang pinakadirektang sagot: piliin ang iyong aluminyo haluang metal tubular bus bar batay sa apat na pangunahing parameter — grade ng alloy, panlabas na diameter at kapal ng pader, kasalukuyang rating ng aluminum tubular busbar, at ang mga kondisyon sa kapaligiran ng iyong lugar ng pag-install. Ang pagkuha sa apat na ito ng tama ay nag-aalis ng mga pinakakaraniwang sanhi ng napaaga na pagkabigo, thermal overload, at mekanikal na pagbagsak sa panlabas na substation at mga istruktura ng transmission. Ang gabay na ito ay naglalakbay sa bawat salik na may partikular na data, paghahambing sa industriya, at praktikal na patnubay upang matulungan ang mga inhinyero, procurement team, at project manager na gumawa ng mga desisyong may sapat na kaalaman.

Bakit Ang Mga Aluminum Tubular Bus Bar ang Mas Pinipili para sa High-Voltage na Pag-install

Ang mga aluminum alloy tubular bus bar ay higit na napalitan ang solid at flat na mga format ng conductor sa medium at high voltage na panlabas na switchyard, substation, at transmission structure. Ang mga dahilan ay mahusay na suportado ng data ng engineering.

Ang isang guwang na tubular na profile ay gumagamit ng materyal nang mas mahusay kaysa sa isang solidong bar ng katumbas na cross-section. Para sa isang ibinigay na kapasidad na nagdadala ng kasalukuyang, ang isang tubular conductor ay maaaring makamit ang parehong epekto sa balat na pagganap sa 30–40% mas kaunting materyal na masa kumpara sa isang solidong pamalo. Direkta itong isinasalin sa pinababang structural load sa mga insulator ng suporta at gantri na gawa sa bakal — isang makabuluhang bentahe sa mga kaayusan ng substation na pangmatagalan kung saan sumasaklaw ng 8 hanggang 15 metro sa pagitan ng mga suporta ay tipikal.

Ang mga aluminyo na haluang metal ay nag-aalok din ng ratio ng lakas-sa-timbang na ang bakal at tanso ay hindi maaaring tumugma sa maihahambing na antas ng gastos. Para sa mga panlabas na aplikasyon na napapailalim sa hangin, pag-load ng yelo, at mga seismic na kaganapan, ang mekanikal na pagganap na ito ay hindi lamang isang kaginhawahan - ito ay isang kinakailangan sa kaligtasan sa istruktura. Ang tubular cross-section ay nagbibigay ng mataas na section modulus at moment of inertia per unit weight, na nagbibigay-daan sa mas mahabang span nang walang labis na sag o vibration-induced fatigue sa mga clamp attachment point.

Ang paglaban sa kaagnasan ay isa pang praktikal na kalamangan. Ang natural na layer ng oxide sa mga ibabaw ng aluminyo na haluang metal ay nagbibigay ng sapat na proteksyon sa karamihan ng mga kapaligiran sa atmospera. Sa mga baybayin o mabibigat na industriyal na kapaligiran, maaaring tukuyin ang anodizing o mga espesyal na pang-ibabaw na paggamot upang pahabain ang buhay ng serbisyo nang higit pa 30 taon na may regular na pagpapanatili.

Pag-unawa sa Aluminum Alloy Grades na Ginamit sa Tubular Bus Bar

Hindi lahat ng aluminyo na haluang metal ay gumaganap nang pantay sa mga aplikasyon ng bus bar. Ang pagpili ng grade ng alloy ay nakakaapekto sa electrical conductivity, tensile strength, weldability, at paglaban sa stress corrosion. Ang tatlong pinakakaraniwang tinukoy na serye ng haluang metal para sa mga aplikasyon ng aluminum alloy na tubular bus bar ay ang 1xxx, 6xxx, at ang hindi gaanong karaniwang 5xxx series.

1350 Alloy (Al 99.5% — 1xxx Series)

Ang Alloy 1350-H14 o H19 ay ang de-koryenteng conductor statard grade. Naglalaman ito ng hindi bababa sa 99.5% aluminyo at nakakamit ang isang electrical conductivity ng humigit-kumulang 61% IACS (International Annealed Copper Standard). Katamtaman ang tensile strength — karaniwan 95–130 MPa depende sa init ng ulo — na naglilimita sa paggamit nito sa mas maiikling span o mga aplikasyon kung saan ang mga structural load ay katamtaman. Ang pangunahing bentahe nito ay ang maximum na conductivity sa bawat unit na cross-section, na ginagawa itong mas pinipiling haluang metal kapag ang pagliit ng mga pagkalugi sa paglaban ay ang pangunahing layunin ng disenyo.

6061 at 6063 Alloy (Al-Mg-Si — 6xxx Series)

Ang mga 6xxx series na haluang metal ay kumakatawan sa pinakamalawak na ginagamit na grupo para sa mga structural bus bar application. Haluang metal 6061-T6 nag-aalok ng makunat na lakas ng 260–310 MPa at lakas ng ani ng humigit-kumulang 240–276 MPa , habang pinapanatili ang electrical conductivity ng paligid 43% IACS . Haluang metal 6063-T6 nagbibigay ng bahagyang mas mababang lakas (tensile strength ~205–240 MPa) ngunit mas mataas na conductivity (~53% IACS) at mahusay na extrudability, na ginagawa itong mas pinili para sa mga kumplikadong tubular na profile.

Sa karamihan ng mga proyekto ng substation bus bar, tinatama ng 6063-T6 ang pinakapraktikal na balanse sa pagitan ng electrical performance at mechanical load-bearing capacity. Nagpapakita rin ito ng magandang weldability gamit ang mga proseso ng MIG o TIG, na kritikal para sa mga joint joint at expansion loops.

6101 Alloy (Al-Mg-Si — High Conductivity Structural)

Ang Alloy 6101-T61 o T64 ay partikular na binuo para sa mga electrical bus conductor application kung saan parehong mekanikal na lakas at conductivity na higit sa 55% IACS ay kinakailangan. Nakakamit nito 55–57% IACS na may tensile strength na humigit-kumulang 220–260 MPa . Ang haluang ito ay madalas na tinutukoy para sa mga high-current generator bus system at malalaking kapasidad na substation bus structures kung saan ang conductivity o structural performance ay hindi maaaring makompromiso nang husto.

Aluminum Tubular Busbar Kasalukuyang Rating: Paano Tamang Sukat

Ang kasalukuyang rating ng aluminum tubular busbar ay tinutukoy ng kakayahan ng conductor na mawala ang init na dulot ng resistive losses (I²R) nang hindi lalampas sa maximum na pinapahintulutang temperatura ng conductor — karaniwang 90°C para sa patuloy na na-rate na mga aluminum bus bar alinsunod sa mga pamantayan ng IEC 62271 at ANSI/IEEE.

Nakadepende ang kasalukuyang rating sa mga sumusunod na variable:

• Outer diameter (OD) at kapal ng pader — sabay na tinutukoy ang cross-sectional area at surface area para sa pag-alis ng init
• Alloy conductivity sa %IACS
• Temperatura sa paligid (karaniwang sanggunian: 40°C para sa IEC, 25°C para sa IEEE )
• Solar radiation (mahalaga para sa panlabas na pahalang na mga bus bar)
• Bilis ng hangin (pinapataas ang convective cooling; karaniwang ipinapalagay sa 0.6 m/s hanggang 1.0 m/s para sa konserbatibong panlabas na mga rating)
• Conductor orientation (pahalang vs patayo ay nakakaapekto sa natural na convection)

Bilang praktikal na sanggunian, ang talahanayan sa ibaba ay nagbibigay ng indikatibong kasalukuyang mga rating para sa 6063-T6 aluminum tubular bus bar sa 40°C ambient, in still air (konserbatibo), na may pinakamataas na temperatura ng conductor na 90°C:

Ang mga halagang ito ay nagpapahiwatig. Palaging magsagawa ng pagkalkula ng thermal rating na tukoy sa site gamit ang aktwal na ambient temperature, solar absorption coefficient, emissivity, at wind speed data para sa lokasyon ng proyekto. Sa mga lokasyong may mataas na altitude na higit sa 2,000 m, bumababa ang density ng hangin at nababawasan ang convective cooling, na nangangailangan ng karagdagang pagbabawas ng karaniwang 5–10% bawat 1,000 m sa itaas ng 1,000 m elevation .

Ang short-circuit current withstand ay pantay na mahalaga. Para sa isang 110 kV substation na may antas ng system fault na 40 kA para sa 1 segundo , ang kinakailangang cross-section ng conductor batay sa adiabatic heating ay dapat kalkulahin upang matiyak na ang temperatura ay hindi lalampas sa short-time withstand limit ng alloy (karaniwang 200°C para sa 6063-T6 ). Gamit ang adiabatic formula: A = I × √t / K , kung saan ang K para sa aluminyo ay humigit-kumulang 87 A·s^0.5/mm², ang 40 kA / 1 s fault ay nangangailangan ng pinakamababang cross-section na humigit-kumulang 460 mm² — na nasa hanay ng mga karaniwang tubular na profile ngunit isang parameter na dapat tahasang ma-verify.

Pagpili ng Dimensyon: Outer Diameter, Kapal ng Pader, at Disenyo ng Span

Ang pagpili ng tamang panlabas na diameter at kapal ng pader ay nagsasangkot ng pagbabalanse ng tatlong nakikipagkumpitensyang kinakailangan: kasalukuyang-carrying capacity, mekanikal na lakas sa ilalim ng span loading, at corona discharge management sa matataas na boltahe.

Mga Pagsasaalang-alang sa Kasalukuyan at Epekto sa Balat

Sa mga frequency ng kuryente (50 o 60 Hz), ang alternating current ay kadalasang dumadaloy malapit sa panlabas na ibabaw ng isang conductor — ang epekto sa balat. Ang lalim ng balat para sa aluminyo sa 50 Hz ay humigit-kumulang 11 mm . Nangangahulugan ito na para sa isang tubo na may kapal ng pader na mas malaki sa humigit-kumulang 11 mm, ang panloob na bahagi ng pader ay nag-aambag ng mas kaunti sa kasalukuyang pagpapadaloy kaysa sa panlabas na sona. Para sa karamihan ng mga praktikal na diameter ng bus bar (OD 50–200 mm) na may kapal ng pader na 5–15 mm, ang epekto ng epekto sa balat ay katamtaman ngunit dapat isaalang-alang sa mga kalkulasyon ng paglaban, lalo na sa mas mataas na frequency o may makabuluhang harmonic na nilalaman.

Sa pagsasagawa, nangangahulugan ito na ang pagtaas ng panlabas na diameter (sa halip na kapal ng pader) ay ang mas mahusay na paraan upang madagdagan ang kasalukuyang kapasidad kapag lumampas ang kapal ng pader sa humigit-kumulang 8–10 mm. Ang isang mas malaking diameter ay nagdaragdag din ng lugar sa ibabaw na magagamit para sa convective heat dissipation.

Mechanical Span Loading

Dapat suportahan ng bus bar ang sarili nitong bigat, pag-load ng hangin, at sa ilang rehiyon, ang pag-load ng akumulasyon ng yelo, sa haba ng disenyo nang hindi lalampas sa mga pinapahintulutang limitasyon ng stress o deflection. Ang pagsusuri sa kritikal na disenyo ay ang maximum na bending stress sa kalagitnaan ng span o sa mga clamp attachment point.

Para sa simpleng sinusuportahang pahalang na span, ang maximum na baluktot na moment M = wL²/8, kung saan ang w ay ang distributed load bawat unit length (N/m) at L ang span length. Ang nagresultang bending stress σ = M × (OD/2) / I, kung saan ang I ay ang pangalawang sandali ng lugar ng tubular cross-section. Para sa 6063-T6 na may humigit-kumulang na lakas ng ani 170 MPa , ang pinahihintulutang stress sa disenyo ay karaniwang nakatakda sa 50–65% ng ani , na nagbibigay ng pinapayagang tungkol sa 85–110 MPa .

Halimbawa, isang 100 mm OD × 8 mm wall 6063-T6 tube sa isang 10-meter span na may distributed wind load na 300 N/m at self-weight na humigit-kumulang 19.2 N/m ay makakaranas ng pinagsamang distributed load na humigit-kumulang 320 N/m. Ang resultang mid-span bending stress ay kinakalkula sa humigit-kumulang 62 MPa — kumportable sa loob ng pinapayagang hanay, na nagpapatunay na ang span ay katanggap-tanggap sa istruktura.

Corona Discharge at Minimum Conductor Diameter

Sa mga boltahe sa itaas ng humigit-kumulang 66 kV, ang gradient ng electric field sa ibabaw ng konduktor ay nagiging isang hadlang sa disenyo. Ang paglabas ng corona ay nangyayari kapag ang ibabaw ng electric field ay lumampas sa humigit-kumulang 1,500 kV/m (peak) sa hangin sa antas ng dagat. Ang pagtaas ng panlabas na diameter ng conductor ay binabawasan ang gradient ng surface field at pinapataas ang boltahe ng onset ng corona.

Para sa isang 220 kV system na may phase-to-earth na boltahe na humigit-kumulang 127 kV (RMS), isang minimum na conductor OD sa paligid 80–100 mm ay karaniwang kinakailangan upang mapanatili ang pagganap ng corona sa loob ng mga katanggap-tanggap na limitasyon. Sa 500 kV, ang mga halaga ng OD ng 120–180 mm ay tipikal. Ito ang dahilan kung bakit ang panlabas na diameter ng mataas na boltahe na mga bus bar ay madalas na hinihimok ng mga kinakailangan sa korona kaysa sa kasalukuyang rating lamang.

Surface Treatment at Mga Opsyon sa Proteksyon sa Kaagnasan

Ang kondisyon sa ibabaw ng isang aluminum alloy na tubular bus bar ay nakakaapekto sa parehong pangmatagalang corrosion resistance nito at sa electrical performance ng bolted o clamped joints. Ang pag-unawa sa mga magagamit na opsyon sa paggamot ay nakakatulong sa pagtutugma ng detalye sa kapaligiran ng pag-install.

Mill Finish (as-extruded)

Karamihan sa mga aluminum tubular bus bar ay binibigyan ng mill finish — ang natural na extruded surface na may manipis na native oxide layer. Ito ay sapat para sa panloob, hindi pang-industriya na kapaligiran na may katamtamang halumigmig. Ang ibabaw ay dapat linisin at ang isang contact joint compound ay inilapat sa lahat ng bolted na koneksyon upang maiwasan ang galvanic corrosion at mabawasan ang contact resistance.

Anodizing

Ang hard anodizing ay gumagawa ng oxide layer ng 25–100 µm kapal, makabuluhang pagpapabuti ng paglaban sa abrasion, pitting corrosion, at atmospheric attack. Ito ang gustong pang-ibabaw na paggamot para sa mga kapaligiran sa baybayin (marine C4–C5 corrosion na mga kategorya ayon sa ISO 9223) at para sa mga pag-install sa mga atmospera ng kemikal na halaman. Tandaan na ang mga anodized na ibabaw sa mga contact area ay dapat na abraded o masking bago mag-anodize upang mapanatili ang mababang contact resistance sa mga joints.

Tin o Silver Plating sa Contact Zone

Sa bolted joint contact area, tin plating (karaniwan 10–25 µm ) o silver plating ( 5–15 µm ) ay madalas na tinutukoy upang maiwasan ang pagbuo ng aluminyo oksido at matiyak ang matatag na mababang resistensyang elektrikal na contact sa buong buhay ng serbisyo. Ang silver plating ay nagbibigay ng mas mababa at mas matatag na contact resistance ngunit sa mas mataas na halaga; Ang tin plating ay malawakang ginagamit bilang praktikal at balanseng gastos na alternatibo.

Mga Patong ng Pintura

Sa ilang mga proyektong pang-industriya, ang tubular bus bar body (hindi kasama ang mga contact zone) ay pinahiran ng epoxy primer plus polyurethane topcoat system. Ito ay karaniwan sa mga aplikasyon ng petrochemical o malayo sa pampang kung saan inaasahan ang isang C5-M corrosion category environment. Karaniwan ang kapal ng patong 80–120 µm DFT (kapal ng dry film) bawat coat para sa isang two-coat system.

Thermal Expansion at Flexible na Disenyo ng Koneksyon

Ang aluminyo ay may isang koepisyent ng thermal expansion ng humigit-kumulang 23 × 10⁻⁶ /°C — humigit-kumulang 40% na mas mataas kaysa sa bakal. Sa isang 15-meter bus bar span, ang pagbabago ng temperatura na 60°C (mula sa mababang taglamig hanggang tag-init na full-load high) ay nagbubunga ng linear expansion ng humigit-kumulang 20.7 mm . Kung ang pagpapalawak na ito ay hindi tinatanggap ng flexible expansion joints o sliding clamp mounts, ang resultang compressive stress ay maaaring magdulot ng buckling, clamp damage, o insulator failure.

Ang karaniwang kasanayan ay ang pag-install ng flexible expansion joint — karaniwang isang laminated aluminum flexible connector o bellows-type expansion fitting — sa mga pagitan na hindi hihigit sa 30–40 metro sa mahabang tuwid na pagtakbo ng bus, at sa bawat punto kung saan lumilipat ang bus ng direksyon o kumokonekta sa mga terminal ng kagamitan. Ang mga pagpapalawak na loop na nabuo mula sa mga baluktot na seksyon ng tubo ay ginagamit din kung saan pinahihintulutan ang espasyo, na nagbibigay ng kinakailangang kapasidad ng paggalaw ng ehe habang pinapanatili ang pagpapatuloy ng konduktor.

Sa mga koneksyon sa terminal ng kagamitan — gaya ng mga bushing ng transformer, mga terminal ng circuit breaker, o mga switch pad ng disconnect — dapat palaging gumamit ng flexible connector upang ihiwalay ang mga thermal movement ng bus bar mula sa mga puwersa ng terminal ng kagamitan. Karamihan sa mga tagagawa ng transformer at switchgear ay tumutukoy ng maximum na pinapahintulutang puwersa ng terminal, karaniwang nasa hanay ng 300–800 N radial force , na ang isang matibay na koneksyon sa bus bar ay madaling lalampas sa panahon ng thermal cycling.

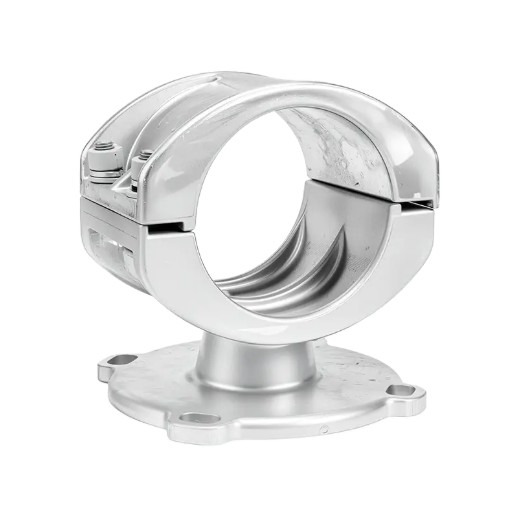

Clamp at Support Hardware Selection

Ang pagganap ng isang aluminum alloy tubular bus bar system ay nakadepende nang malaki sa kalidad at tamang pagpili ng sumusuportang hardware gaya ng sa mismong konduktor. Ang hindi magandang disenyo ng clamp ay isa sa mga pangunahing sanhi ng pagkabigo sa pagkapagod ng vibration sa mga punto ng suporta.

Fixed vs Sliding Clamps

Ang mga nakapirming clamp ay nakaangkla sa bus bar nang mahigpit sa isa o higit pang mga punto sa span — kadalasan sa kalagitnaan ng isang mahabang pagtakbo — habang ang mga sliding o expansion clamp sa lahat ng iba pang mga support point ay nagpapahintulot sa konduktor na gumalaw nang aksial. Ang karaniwang pag-aayos para sa 30-meter bus run ay gumagamit ng isang fixed clamp sa gitna at sliding clamp sa bawat dulo at sa anumang intermediate na suporta. Kinokontrol ng kaayusan na ito ang thermal expansion na paggalaw ng simetriko at pinipigilan ang buckling.

Pagkakatugma ng Clamp Material

Ang mga clamp body na direktang nakikipag-ugnayan sa mga aluminum bus bar ay dapat na gawa mula sa aluminum alloy (mas mabuti ang parehong serye ng alloy) o angkop na pinahiran ng cast iron upang maiwasan ang bimetallic galvanic corrosion. Ang mga hindi kinakalawang na asero na pangkabit na may mga insulating washer o anti-galvanic compound ay inirerekomenda kung saan ang ferrous na hardware ay nakikipag-ugnayan sa aluminyo.

Mga Damper ng Vibration

Aeolian vibration — ang resonant vibration na dulot ng tuluy-tuloy na hangin sa mababang bilis ng 1–7 m/s — ay maaaring maging sanhi ng pagkapagod sa pag-crack sa mga clamp attachment point pagkatapos 10⁷ hanggang 10⁹ mga ikot ng paglo-load . Para sa mga bus bar ay lumampas 8 metro sa mga nakalantad na panlabas na lokasyon, dapat na tukuyin ang stockbridge-type na vibration damper o elastomeric damper sleeves. Ang mga ito ay karaniwang naka-install sa loob 0.5 hanggang 1.0 metro ng bawat support clamp.

Mga Pamantayan at Mga Kinakailangan sa Pagsubok para sa Aluminum Tubular Bus Bar

Ang pagsunod sa mga kinikilalang pamantayan ay tumitiyak na ang aluminum alloy tubular bus bar na iyong tinukoy ay ginawa at nasubok sa tinukoy na mga limitasyon ng kalidad. Ang mga sumusunod na pamantayan ay pinaka-kaugnay:

• IEC 60105 — Mga haluang metal at aluminyo: mga produktong gawa para sa mga layuning elektrikal. Sinasaklaw ang kemikal na komposisyon, mekanikal na katangian, at conductivity na kinakailangan para sa 1350 at 6xxx series alloys na ginagamit sa mga bus bar conductor.
• ASTM B241 / B241M — Standard na detalye para sa aluminum at aluminum-alloy na seamless pipe at seamless extruded tube. Malawakang isinangguni para sa mga dimensional tolerance, tensile properties, at alloy composition ng 6061 at 6063 tubular na produkto.
• EN 755-2 / EN 754-2 — European standards para sa extruded aluminum alloy round tubes at drawn tubes, na tumutukoy sa mga mekanikal na katangian para sa 6063 at 6061 alloys sa iba't ibang temper.
• GB/T 5585.2 — Pambansang pamantayan ng Tsino para sa mga bus bar ng aluminyo at aluminyo haluang metal para sa mga layuning elektrikal. May kaugnayan para sa mga proyekto sa China at para sa mga produktong galing sa Chinese aluminum tubular bus bar suppliers.
• IEC 62271-1 — Mga karaniwang pagtutukoy para sa high-voltage switchgear at controlgear. Pinamamahalaan ang pagtaas ng temperatura, pagtiis ng short-circuit, at mga kinakailangan sa pagganap ng dielectric para sa mga system ng bus bar sa loob ng mga switchgear assemblies.
• IEEE Std 605 — IEEE guide para sa disenyo ng bus sa mga air-insulated substation. Nagbibigay ng komprehensibong pamamaraan para sa kasalukuyang rating, mekanikal na disenyo, at mga kalkulasyon ng short-circuit force para sa panlabas na pag-install ng bus bar.

Kapag humihiling ng mga panipi mula sa isang supplier ng aluminum tubular bus bar, tukuyin kung aling pamantayan ang namamahala sa mga materyal na katangian, dimensional tolerance, at pagsubok na sertipikasyon. Humiling ng mga mill test certificate (MTC) na nagkukumpirma ng kemikal na komposisyon at mekanikal na katangian para sa partikular na batch ng produksyon, hindi generic na data ng catalog.

Ano ang Dapat Suriin Kapag Pumipili ng Aluminum Tubular Bus Bar Supplier

Ang mga desisyon sa pagkuha para sa mga sistema ng tubular bus bar ng aluminyo haluang metal ay nagsasangkot ng higit pa sa paghahambing ng mga detalye ng catalog. Binabawasan ng isang teknikal na may kakayahan at may kasiguruhan sa kalidad na supplier ang panganib ng proyekto sa buong disenyo, katha, paghahatid, at mga yugto ng pag-install.

Kakayahang Extrusion at Fabrication

Ang isang may kakayahang supplier ng aluminum tubular bus bar ay dapat gumana o may direktang access sa mga extrusion press na may kakayahang gumawa ng kinakailangang hanay ng OD — karaniwang 40 mm hanggang 300 mm OD para sa mga aplikasyon ng substation. I-verify na kaya ng supplier ang mga dimensional tolerance na tinukoy ng iyong disenyo: karaniwan ±0.5% sa OD and ±5% sa kapal ng pader para sa karaniwang EN o ASTM tolerance, o mas mahigpit na tolerance para sa mga precision switchgear application.

Value-Added Processing

Maraming mga proyekto sa substation ang nangangailangan ng mga bus bar na dumating nang pre-cut sa haba, na may drilled o punched bolt hole, machined end faces, at plated contact zone. Kumpirmahin kung ang supplier ay nagbibigay ng mga value-added na serbisyong ito sa loob ng bahay o i-subcontract ang mga ito, dahil ang subcontracting ay nagdaragdag ng lead time at mga potensyal na kawalan ng kontrol sa kalidad. Ang in-house na CNC machining, drilling, at plating capability ay isang makabuluhang pagkakaiba.

Materyal na Traceability

Full material traceability — mula sa billet melt number sa pamamagitan ng extrusion run, heat treatment, at final inspection — ay isang kinakailangan para sa utility at power generation projects. Ang supplier ay dapat na makapagbigay ng numero ng init, sertipikasyon ng haluang metal, pagtatalaga ng init ng ulo, at mga resulta ng mekanikal na pagsubok na masusubaybayan sa partikular na produkto na ipinadala. Ito ay partikular na mahalaga para sa mga proyektong napapailalim sa third-party na inspeksyon o pagsusuri ng engineer ng may-ari.

Pamamahala ng Kalidad at Sertipikasyon ng Third-Party

Ang ISO 9001 certification ay isang baseline expectation para sa isang mapagkakatiwalaang aluminum tubular bus bar supplier. Para sa mga proyektong nuklear, malayo sa pampang, o katabi ng pagtatanggol, maaaring naaangkop ang mga karagdagang kinakailangan sa sistema ng kalidad (hal., ISO 3834 para sa kalidad ng welding, NADCAP para sa paggamot sa ibabaw). Humiling ng katibayan ng mga pag-audit ng third-party at humingi ng mga sanggunian ng customer mula sa maihahambing na substation o mga proyektong transmisyon.

Lead Time at Packaging

Ang mga karaniwang profile ng stock (OD 50–150 mm sa 6063-T6) ay karaniwang available na may mga lead time ng 2–6 na linggo mula sa mga supplier ng stock-holding. Maaaring mangailangan ng mga custom na diameter, grade ng haluang metal, o mga bahaging naproseso nang husto 8–16 na linggo mula sa pagkakalagay ng order. Kumpirmahin ang mga kinakailangan sa pag-export ng packaging — ang mga bus bar na higit sa 6 na metro ang haba ay nangangailangan ng custom na wooden crating o steel stillages upang maiwasan ang pagkasira ng transit, at ang karanasan ng supplier sa internasyonal na dokumentasyon sa pagpapadala ay sulit na i-verify para sa mga proyektong cross-border.

Pinakamahuhusay na Kasanayan sa Pag-install para sa Pangmatagalang Pagkakaaasahan

Kahit na ang isang wastong tinukoy na aluminum alloy tubular bus bar ay maaaring hindi gumana nang maaga o mabigo nang maaga kung ang mga kasanayan sa pag-install ay hindi sapat. Ang mga sumusunod na punto ay nagbubuod ng pinakamahalagang kinakailangan sa pag-install.

• Pinagsamang paghahanda: Sa lahat ng bolted contact surface, linisin ang aluminyo hanggang sa maliwanag na metal gamit ang isang hindi kinakalawang na asero na wire brush kaagad bago ang pagpupulong. Maglagay ng conductive joint compound (naglalaman ng mga particle ng zinc o katulad) sa parehong mga ibabaw ng isinangkot bago i-bolting. Huwag iwanang nakalantad ang mga nalinis na ibabaw nang higit sa humigit-kumulang 30 minuto bago kumpletuhin ang joint.
• Bolt torque: Gumamit ng Belleville spring washers (disc spring washers) sa ilalim ng mga bolt head at nuts sa lahat ng aluminum-to-aluminum bolted na koneksyon. Gumagapang ang aluminyo sa ilalim ng matagal na compressive load, na nagiging sanhi ng pagbaba ng bolted joint clamping force sa paglipas ng panahon. Ang mga tagapaghugas ng Belleville ay nagbabayad para sa pagpapahinga na ito at nagpapanatili ng sapat na presyon sa pakikipag-ugnay. Sundin ang iskedyul ng torque na tinukoy ng tagagawa ng clamp o connector — karaniwan 30–60 Nm para sa M12 bolts sa aluminyo-sa-aluminyo joints.
• Alignment: Tiyaking nakahanay nang tama ang mga segment ng bus bar bago higpitan ang mga clamp ng suporta. Lateral misalignment ng higit sa 2–3 mm sa magkasanib na mga posisyon ay nagpapakilala ng mga baluktot na konsentrasyon ng stress na nagpapababa ng buhay ng pagkapagod sa ilalim ng hangin at short-circuit electromagnetic loading.
• Mga welded joints: Kung saan isinasagawa ang field welding (hal., para sa expansion loops o T-joints), gamitin ang proseso ng MIG o TIG na may ER4043 o ER5356 filler wire bilang naaangkop para sa base alloy. Ang post-weld heat treatment ay karaniwang hindi kinakailangan para sa 6063 o 6061 bus bar joints, ngunit ang heat-affected zone ay makakaranas ng lokal na pagbawas sa tensile strength na humigit-kumulang 30–40% may kaugnayan sa T6 temper — ito ay dapat isaalang-alang sa mekanikal na disenyo.
• Inspeksyon pagkatapos ng pag-install: Magsagawa ng thermographic survey ng lahat ng bolted joints sa ilalim ng load sa loob 3 buwan ng commissioning upang tukuyin ang anumang mga joint na may mataas na resistensya bago sila maging isang isyu sa serbisyo. Ulitin sa pagitan ng hindi hihigit sa 3 taon para sa mga kritikal na distribution bus bar system.
