Paano Pumili ng Tamang Bus Bar para sa Medium at Low Voltage System?

Paano Piliin ang Tama Bus Bar para sa Medium at Low Voltage System

Ang direktang sagot: piliin ang iyong bus bar sa pamamagitan ng unang pagkumpirma sa klase ng boltahe, pagkatapos ay sizing para sa tuloy-tuloy na kasalukuyang rating at shot-circuit withstat, pagpili ng materyal na konduktor, at sa wakas ay tumutugma sa pagkakabukod at enclosure sa kapaligiran ng pag-install. Kung tinatapos mo man ang isang mababang boltahe na disenyo ng busbar para sa isang komersyal na switchboard o pagtukoy ng isang katamtamang boltahe na sistema ng bus bar para sa isang substation ng utility, pinipigilan ng apat na hakbang na ito ang pinakakaraniwan at magastos na mga error sa detalye. Sinasaklaw ng gabay na ito ang bawat punto ng pagpapasya na may partikular na data at praktikal na mga halimbawa.

Klasipikasyon ng Boltahe: Ang Panimulang Punto para sa Bawat Desisyon ng Bus Bar

Bago isaalang-alang ang anumang iba pang parameter, dapat na maitatag ang operating boltahe ng system. Tinutukoy ng pag-uuri ng boltahe ang mga kinakailangan sa pagkakabukod, mga distansya ng gumagapang, mga distansya ng clearance, at ang mga naaangkop na pamantayan sa disenyo. Ang pagtukoy ng bus bar nang hindi kinukumpirma ang klase ng boltahe ay unang humahantong sa mga under-insulated na disenyo o hindi kinakailangang over-engineered at heavy assemblies.

Ang internasyonal na tinatanggap na klasipikasyon sa ilalim ng IEC 60038 ay naghahati sa mga sistema ng kuryente sa dalawang pangunahing kategorya na may kaugnayan sa disenyo ng bus bar:

• Mababang boltahe (LV): Mga system na tumatakbo sa o mas mababa sa 1,000 V AC (o 1,500 V DC). Pangunahing pinamamahalaan ng IEC 61439-1/2 para sa mga switchgear assemblies. Kasama sa mga karaniwang application ang mga switchboard, motor control center, distribution board, at data center power distribution unit.
• Katamtamang boltahe (MV): Mga system na tumatakbo sa pagitan ng 1 kV at 36 kV AC. Pinamamahalaan ng IEC 62271-1 at IEC 62271-200 para sa metal-enclosed switchgear. Kasama sa mga karaniwang aplikasyon ang mga pangunahing substation, sistema ng pagkolekta ng hangin at solar farm, pangunahing mga kumikita ng halamang pang-industriya, at switchgear ng utility feeder.

Ang mga implikasyon ng engineering ng klasipikasyong ito ay makabuluhan. Ang isang katamtamang boltahe na sistema ng bus bar sa 12 kV ay dapat makatiis sa isang boltahe ng pagsubok ng salpok ng kidlat ng 75 kV BIL (Basic Insulation Level) ayon sa IEC 62271-1, habang ang isang 690 V na mababang boltahe na bus bar ay sinusubok lamang sa 8 kV salpok . Ang kinakailangang distansya ng creepage para sa isang 12 kV system sa isang Polusyon Degree 3 na kapaligiran ay humigit-kumulang 300 mm phase-to-earth , kumpara sa lamang 25–32 mm para sa 690 V LV na kagamitan. Ang mga pagkakaibang ito ay nagtutulak sa laki ng enclosure, pagpili ng materyal na insulation, at spacing ng bus bar — ibig sabihin, ang desisyon ng klase ng boltahe ay nakakaapekto sa halos bawat parameter ng disenyo sa ibaba ng agos.

Patuloy na Kasalukuyang Rating at Cross-Section Sizing

Matapos kumpirmahin ang klase ng boltahe, ang patuloy na kasalukuyang rating ay ang susunod na kritikal na parameter. Dapat dalhin ng bus bar ang maximum na tuloy-tuloy na load current nang hindi lalampas sa maximum na pinapayagang temperatura ng conductor — karaniwan 90°C para sa mga insulated bus bar at 105°C para sa mga hubad na tansong bus bar sa mga bolted contact point ayon sa IEC 61439 at IEC 62271-1.

Nakadepende ang kasalukuyang rating sa materyal ng konduktor, cross-sectional area, surface area para sa pag-alis ng init, temperatura sa paligid, bentilasyon ng enclosure, at oryentasyon ng pag-install. Ang reference na temperatura sa paligid para sa karamihan ng mga pamantayan ng IEC ay 40°C . Para sa mga site kung saan ang ambient temperature ay regular na lumalampas sa 40°C — gaya ng disyerto o tropikal na lokasyon — dapat maglapat ng derating factor. Bilang pangkalahatang gabay, ang bawat 10°C na pagtaas sa ambient na higit sa 40°C ay nangangailangan ng humigit-kumulang 8–12% derating ng patuloy na kasalukuyang rating.

Ang talahanayan sa ibaba ay nagbibigay ng indikatibong tuloy-tuloy na kasalukuyang mga rating para sa mga tansong bus bar sa mga karaniwang kundisyon sa kapaligiran, na sumasaklaw sa hanay ng mga cross-section na nauugnay sa parehong mababang boltahe na disenyo ng busbar at mga application ng medium-boltahe na bus bar system:

Para sa katamtamang boltahe na mga sistema ng bus bar, ang kasalukuyang density ay karaniwang nasa pagitan ng 1.5 at 2.0 A/mm² para sa mga nakapaloob na tansong bus bar upang manatili sa loob ng mga thermal limit. Ang paglampas sa hanay na ito nang walang na-verify na thermal testing ay humahantong sa pinabilis na pagkasira ng insulation at contact oxidation sa bolted joints.

Mahalagang tandaan na ang mga rating na ito ay nagpapahiwatig. Ang aktwal na rating para sa isang partikular na pagpupulong ay dapat na ma-verify sa pamamagitan ng uri ng pagsubok o na-verify na pagkalkula ayon sa IEC 61439-1 Annex D para sa mga LV system, o thermal modeling bawat IEC 62271-1 para sa mga MV system. Huwag direktang ilapat ang mga rating ng catalog sa mga nakapaloob na installation nang hindi isinasaalang-alang ang enclosure thermal derating.

Short-Circuit Withstand Current: Isang Hindi Napag-uusapang Parameter ng Disenyo

Ang isang bus bar na tama ang laki para sa tuluy-tuloy na agos ay maaari pa ring mabigo nang husto sa panahon ng isang fault kung ang short-circuit withstand rating ay hindi sapat. Ang short-circuit current ay bumubuo ng dalawang magkasabay na stress: thermal stress mula sa I²t heating, at mechanical stress mula sa electromagnetic forces sa pagitan ng mga katabing conductor.

Thermal Withstand Sizing

Ang kinakailangan sa thermal withstand ay ipinahayag bilang isang na-rate na short-time withstand current (Icw) para sa isang tinukoy na tagal — karaniwang 1 segundo para sa katamtamang boltahe na kagamitan at 1 segundo or 0.2 seconds para sa mga low voltage assemblies sa ilalim ng IEC 61439. Ang mga karaniwang halaga ng Icw ay mula sa 10 kA hanggang 63 kA para sa medium voltage switchgear at mula sa 10 kA hanggang 100 kA para sa mababang boltahe na pagtitipon.

Gamit ang adiabatic heating formula A = I × √t / K , kung saan ang K para sa tanso ay humigit-kumulang 141 A·s^0.5/mm² at para sa aluminyo humigit-kumulang 87 A·s^0.5/mm², ang isang system na may 40 kA fault level sa loob ng 1 segundo ay nangangailangan ng pinakamababang copper cross-section na humigit-kumulang 284 mm² . Para sa isang 25 kA / 1 s fault, ang pinakamababang copper cross-section ay tinatayang 177 mm² . Palaging i-verify na ang iyong napiling bus bar cross-section ay nakakatugon sa antas ng fault mula sa system short-circuit study — hindi mula sa isang generic na talahanayan.

Electromagnetic Force sa Pagitan ng Parallel Conductor

Sa panahon ng fault, ang peak short-circuit current (karaniwang 2.5 beses ang RMS simetriko fault current para sa asymmetrical peak sa bawat IEC 62271-100) ay bumubuo ng mga electromagnetic na pwersa sa pagitan ng mga katabing phase conductor na proporsyonal sa I²/d, kung saan ang d ay ang conductor separation. Para sa 40 kA RMS fault na may peak na 100 kA, dalawang parallel conductor na may pagitan ng 150 mm sa 500 mm span ay nakakaranas ng peak force na humigit-kumulang 6,700 N/m . Ang mga suporta sa bus bar, mga rating ng insulator cantilever, at cross-section ng conductor ay dapat na ma-verify lahat laban sa puwersang ito upang maiwasan ang mekanikal na pagkabigo sa panahon ng fault clearing.

Pagpili ng Materyal ng Konduktor: Copper vs Aluminum

Ang pagpili sa pagitan ng mga konduktor ng tanso at aluminyo ay nakakaapekto sa kasalukuyang densidad, timbang, pagiging maaasahan ng magkasanib, at mga pangmatagalang kinakailangan sa pagpapanatili. Ang parehong mga materyales ay ginagamit sa katamtamang boltahe na mga sistema ng bus bar at mababang boltahe na disenyo ng busbar, ngunit ang kani-kanilang mga lakas ay angkop sa iba't ibang konteksto ng aplikasyon.

Mga Copper Bus Bar

Ang electrolytic tough pitch copper (designation C11000 o Cu-ETP) ay nakakamit ng electrical conductivity ng ~100% IACS . Ang mataas na conductivity nito ay nagbibigay-daan sa mga compact cross-section, na kritikal sa mga switchgear assemblies na limitado sa espasyo. Ang tanso ay nagpapakita rin ng mahusay na resistensya sa oksihenasyon sa mga ibabaw ng contact, mas mababang resistensya sa pakikipag-ugnay sa mga bolted joint sa buhay ng serbisyo, at mas mahusay na mechanical creep resistance sa ilalim ng matagal na puwersa ng pag-clamping ng bolt kumpara sa aluminyo. Para sa mga kadahilanang ito, ang tanso ay ang default na materyal na konduktor para sa panloob na daluyan ng boltahe switchgear, mababang boltahe switchboard, at motor control center kung saan ang enclosure space ay limitado at ang pinagsamang pagiging maaasahan sa loob ng 30 taong buhay ng serbisyo ay higit sa lahat.

Mga Aluminum Bus Bar

Ang mga konduktor ng aluminyo haluang metal (karaniwang 1350-H19 para sa de-koryenteng grado o 6063-T6 para sa mga aplikasyon ng structural bus bar) ay nakakamit ng humigit-kumulang 61% IACS conductivity — ibig sabihin ang isang aluminum bus bar ay nangangailangan ng halos 64% higit pang cross-sectional area kaysa sa isang tansong bus bar upang magdala ng parehong agos. Gayunpaman, ang aluminyo ay may density na humigit-kumulang 2.7 g/cm³ kumpara sa tanso 8.9 g/cm³ , na nagbibigay sa aluminyo ng malaking kalamangan sa timbang para sa mga long-run busduct system at mga panlabas na istruktura ng substation. Humigit-kumulang tumitimbang ang isang 150 mm × 10 mm na aluminum bus bar 4.1 kg/m , kumpara sa humigit-kumulang 13.4 kg/m para sa isang tansong bar ng katumbas na kasalukuyang kapasidad. Para sa mga panlabas na istruktura ng bus kung saan ang pagbabawas ng insulator at gantry loading ay isang layunin sa disenyo ng istruktura, ang aluminyo ay madalas na mas praktikal na pagpipilian.

Kapag ang mga aluminum bus bar ay naka-bolt sa mga terminal ng kagamitang tanso — gaya ng mga transformer bushing o circuit breaker pad — ang mga bi-metallic transition connectors at conductive joint compound ay sapilitan upang maiwasan ang galvanic corrosion at mapanatili ang mababang contact resistance sa paglipas ng panahon.

Pagpili ng Insulation para sa Mga Aplikasyon ng Mababang Boltahe at Katamtamang Boltahe

Ang pagpili ng pagkakabukod ay isa sa mga pinakakinahinatnang desisyon sa detalye ng bus bar. Ang mga pagkabigo sa pagkakabukod ay tumutukoy sa malaking bahagi ng mga pagkaantala sa serbisyo ng switchgear at mga insidente sa kaligtasan. Ang tamang insulation system ay dapat na tumugma sa operating voltage, ambient environment, thermal class, at ang pisikal na anyo ng bus bar assembly.

Mga Sistema ng Pagkakabukod ng Mababang Boltahe

Para sa mababang boltahe na disenyo ng busbar sa mga boltahe hanggang sa 1,000 V AC, ang mga sumusunod na sistema ng pagkakabukod ay karaniwang tinutukoy:

• PVC sleeving: Standard para sa 690 V AC system; na-rate sa 70°C o 105°C depende sa grado. Mababang gastos at madaling i-apply. Angkop para sa malinis na panloob na kapaligiran na may katamtamang halumigmig.
• Heat-shrink polyolefin tubing: Nagbibigay ng conforming, moisture-resistant insulation layer; na-rate para sa 600 V hanggang 1 kV; available sa mga dual-wall na bersyon na may panloob na adhesive sealant para sa pinahusay na proteksyon sa kapaligiran sa IP54 o mas mataas na mga enclosure.
• Epoxy powder coating: Inilapat sa electrostatically at pinagaling upang makagawa ng matigas, pare-parehong patong na may dielectric na lakas na humigit-kumulang 20–25 kV/mm . Nagbibigay ng parehong electrical insulation at mekanikal na proteksyon sa ibabaw. Malawakang ginagamit para sa mga flat bus bar sa mga compact switchgear assemblies.
• Insulation ng hangin na may mga hadlang sa phase: Para sa mga bus bar sa loob ng metal-enclosed assemblies, phase-to-phase at phase-to-earth insulating barriers (karaniwang gawa sa glass-reinforced polyester o polycarbonate sheet) ay nagbibigay ng mga kinakailangang clearance nang hindi direktang naglalagay ng insulation sa conductor. Ang pamamaraang ito ay karaniwan sa malalaking LV switchboard kung saan ang mga bus bar ay maaaring kailangang suriin o muling i-torque sa serbisyo.

Medium Voltage Insulation System

Ang isang medium na boltahe na sistema ng bus bar ay nangangailangan ng higit na matatag na pagkakabukod. Sa 12 kV, ang phase-to-earth operating voltage ay humigit-kumulang 6.9 kV RMS , at ang sistema ay dapat makatiis ng 75 kV lightning impulse at a 28 kV power frequency test boltahe ayon sa IEC 62271-1.

• Cast epoxy resin insulation: Ginagamit sa fully insulated and screened (FIS) bus duct system para sa 12–36 kV. Ang buong bus bar ay naka-encapsulated sa cast epoxy, inaalis ang air gaps at nagbibigay ng maaasahang pagganap sa mataas na kahalumigmigan, polluted, o condensing na kapaligiran. Partikular na angkop para sa mga pang-industriyang lugar sa baybayin at mga aplikasyon ng substation sa ilalim ng lupa.
• Cross-linked polyethylene (XLPE) insulation: Inilapat sa prefabricated medium voltage busduct. Na-rate para sa patuloy na temperatura ng pagpapatakbo hanggang sa 90°C at mga short-circuit na temperatura hanggang sa 250°C . Nagbibigay ng magandang moisture resistance at mechanical flexibility para sa mga installation na may limitadong routing space.
• Air insulation na may solid spacer: Ang tradisyonal na diskarte sa metal-clad at metal-enclosed switchgear. Ang mga phase-to-earth at phase-to-phase na clearance ay pinananatili ng epoxy resin o porcelain support insulators. Ang mga distansya ng creepage ay dapat sumunod sa mga kinakailangan ng IEC 60071 para sa antas ng polusyon sa site — sa Pollution Degree 3, isang minimum na 25 mm bawat kV kailangan ang phase-to-earth.
• SF6 gas insulation: Ginagamit sa gas-insulated switchgear (GIS) kung saan ang buong sistema ng bus bar ay nakapaloob sa isang grounded metal na enclosure na puno ng SF6 gas sa humigit-kumulang 3–5 bar absolute pressure. Ang SF6 ay may dielectric na lakas ng humigit-kumulang 2.5 beses kaysa sa hangin sa atmospheric pressure, na nagbibigay-daan sa kapansin-pansing pagbawas ng mga sukat ng enclosure. Ang diskarte na ito ay ginagamit kung saan ang espasyo ay mahigpit na napipilitan, tulad ng mga substation sa ilalim ng lupa sa lungsod at mga switchroom ng platform sa malayo sa pampang.

Uri ng Enclosure, IP Rating, at Thermal Derating

Ang enclosure housing ng bus bar system ay may direktang epekto sa matamo na kasalukuyang rating. Ang mga matataas na rating ng IP ay naghihigpit sa daloy ng hangin sa loob ng enclosure, na binabawasan ang convective heat dissipation mula sa ibabaw ng bus bar at nangangailangan na ang bus bar ay bumaba mula sa open-air rating nito.

Bilang praktikal na gabay para sa nakapaloob na bus bar kasalukuyang pagbaba ng rating batay sa klase ng IP:

• IP31 / IP42 (karaniwang panloob na switchgear): Minimal na paghihigpit sa natural na bentilasyon. Derating factor na humigit-kumulang 0.90–1.00 kaugnay sa open-air rating.
• IP54 (dust at splash-proof): Nabawasan ang mga pagbubukas ng bentilasyon. Karaniwang derating factor 0.85–0.90 , na kumakatawan sa 10–15% na pagbawas sa kasalukuyang kapasidad.
• IP65 / IP66 (ganap na selyadong): Walang mga pagbubukas ng bentilasyon; ang pagwawaldas ng init ay limitado sa pagpapadaloy sa pamamagitan ng mga pader ng enclosure. Karaniwang derating factor 0.75–0.85 . Para sa mga high-current na bus bar sa mga IP65 enclosure, maaaring kailanganin ang forced air cooling o liquid-cooled busduct upang mapanatili ang bus bar sa loob ng mga thermal limit.
• NEMA 4X (corrosion-resistant sealed): Katulad na thermal restriction sa IP66. Karaniwang tinukoy para sa pagpoproseso ng pagkain, parmasyutiko, at marine application kung saan kinakailangan ang washdown at paglaban sa kemikal.

Kapag nakikipag-ugnayan sa isang katamtamang mababang boltahe na tagapagtustos ng busbar para sa isang proyektong kinasasangkutan ng IP54 o mas mataas na mga enclosure, ibigay ang enclosure IP rating at panloob na volume sa yugto ng pagtatanong upang maisama ng supplier ang tamang derating factor sa kanilang kasalukuyang mga kalkulasyon ng rating. Ang paulit-ulit na paglalapat ng derating pagkatapos tukuyin ang bus bar ay madalas na nagreresulta sa mga underrated na assemblies na nabigo sa pagsubok ng uri.

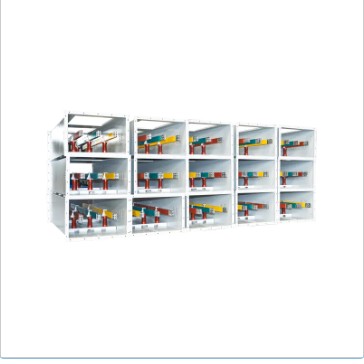

Configuration ng Bus Bar: Mga Flat, Tubular, at Busduct na Format

Available ang mga bus bar sa ilang pisikal na format, bawat isa ay angkop sa iba't ibang klase ng boltahe, kasalukuyang saklaw, at mga paraan ng pag-install. Ang pag-unawa sa mga pagkakaiba ay nagbibigay-daan sa tamang format na tukuyin mula sa simula sa halip na iakma pagkatapos na maayos ang layout ng switchgear.

Flat na Parihabang Bar

Ang pinakakaraniwang ginagamit na format para sa mababang boltahe na disenyo ng busbar. Magagamit sa mga lapad mula 12 mm hanggang 200 mm at mga kapal mula 3 mm hanggang 20 mm sa tanso o aluminyo. Maaaring i-stack ang maramihang mga flat bar nang magkatulad upang mapataas ang kasalukuyang rating — isang karaniwang diskarte sa high-current LV switchgear kung saan limitado ang espasyo sa isang dimensyon. Halimbawa, ang dalawang 100 mm × 10 mm na tansong bar na magkatulad ay maaaring magdala ng humigit-kumulang 3,600–4,400 A , epektibong nagdodoble sa single-bar rating na may katamtamang pagtaas sa taas ng assembly.

Tubular Round Bar

Ang mga round tubular conductor (karaniwang 6063-T6 o 6101-T61 na aluminyo na haluang metal, o C11000 na tanso) ay ang karaniwang format para sa panlabas na medium voltage bus bar system sa mga air-insulated na substation. Pina-maximize ng tubular profile ang surface area-to-mass ratio para sa heat dissipation, nagbibigay ng mataas na section modulus per unit weight para sa spanning sa pagitan ng mga insulator ng suporta, at sa mga boltahe na higit sa 66 kV, binabawasan ng makinis na bilog na ibabaw ang pagsisimula ng corona sa pamamagitan ng unipormeng pamamahagi ng electric field. Ang mga tubular na bus bar para sa 110–500 kV substation application ay karaniwang mula sa 80 mm hanggang 200 mm OD na may kapal ng pader na 6–15 mm.

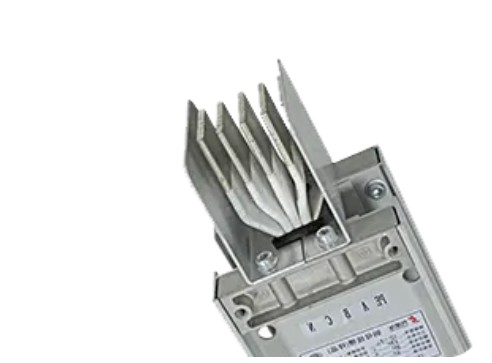

Busduct (Busway)

Ang mga prefabricated busduct system ay binubuo ng mga flat o tubular bus bar na nakapaloob sa loob ng factory-assembled metallic housing, na available sa mga rating mula sa humigit-kumulang 400 A hanggang 6,300 A para sa mga LV application at hanggang sa 40 kA para sa mga koneksyon ng generator at transpormer. Nag-aalok ang Busduct ng mga bentahe ng pare-parehong mga kasalukuyang rating na na-verify ng pabrika, insulasyon na inilapat sa pabrika at mga hadlang sa phase, at mabilis na pag-install sa site kumpara sa mga field-fabricated na bus bar run. Para sa mga aplikasyon ng katamtamang boltahe, ang cast resin insulated busduct na may rating na 12–36 kV ay ginagamit sa mga sitwasyon kung saan ang isang alternatibong cable ay mangangailangan ng hindi praktikal na bilang ng mga parallel na cable at kung saan ang isang compact, inspectable na ruta ay kailangan.

Mga Naaangkop na Pamantayan at Mga Kinakailangan sa Pagsunod

Ang pagsunod sa naaangkop na pamantayan ay isang kinakailangan sa pag-apruba ng proyekto, hindi isang opsyonal na pagpapahusay ng kalidad. Tinutukoy ng pamantayan na namamahala sa pagpupulong ng bus bar ang mga uri ng pagsusulit na dapat masaksihan, ang mga karaniwang pagsubok na kinakailangan sa bawat unit, at ang dokumentasyong kakailanganin ng end user o awtoridad na may hurisdiksiyon (AHJ) para sa pag-apruba sa pagkomisyon.

• IEC 61439-1 at IEC 61439-2: Takpan ang mababang boltahe switchgear at controlgear assemblies. Ang IEC 61439-1 ay ang pamantayan ng pangkalahatang tuntunin; Tinutugunan ng IEC 61439-2 ang mga power switchgear at controlgear assemblies (PSC-assemblies). Kasama sa mga uri ng pagsubok ang pag-verify ng pagtaas ng temperatura, pagtitiis ng short-circuit, pagtiis ng dielectric, at pagsubok sa antas ng proteksyon (IP).
• IEC 62271-1 at IEC 62271-200: Takpan ang medium voltage switchgear at controlgear. Partikular na tinutugunan ng IEC 62271-200 ang AC metal-enclosed switchgear mula 1 kV hanggang 52 kV, kabilang ang mga uri ng pagsubok para sa internal arc classification (IAC) — isang lalong kinakailangan na detalye para sa proteksyon ng mga tauhan sa mga inookupahang switchroom. IAC rating ng AFLR 16 kA para sa 1 segundo or 25 kA para sa 1 segundo ay karaniwang tinukoy para sa panloob na switchgear ng MV sa mga komersyal at pang-industriyang proyekto.
• UL 857 (Mga Busway): North American standard para sa mga sistema ng busway hanggang 600 V AC, 6,000 A. Kinakailangan para sa mga proyekto sa United States at Canada kung saan ginagamit ang busduct para sa pamamahagi ng kuryente sa mga gusali o industriyal na planta.
• GB/T 5585.1 / 5585.2: Mga pambansang pamantayan ng Tsino para sa tanso at aluminyo na mga bus bar para sa mga layuning elektrikal. Kinakailangan para sa mga proyekto sa China at may kaugnayan kapag kumukuha mula sa isang katamtamang mababang boltahe na pagmamanupaktura ng busbar sa mga pambansang pamantayan ng China.
• IEEE Std 605: Gabay sa IEEE para sa disenyo ng bus sa mga substation na may air-insulated. Nagbibigay ng pamamaraan ng pagkalkula para sa kasalukuyang rating, short-circuit force, at mekanikal na disenyo ng span ng tubular at flat bus bar system sa mga panlabas na istruktura ng substation. Malawakang ginagamit sa mga proyekto ng utility sa North America at para sa mga proyekto sa mga rehiyon kung saan ang mga pamantayang IEEE sa halip na IEC ang batayan ng kontraktwal.

Kapag nag-isyu ng mga katanungan sa isang katamtamang mababang boltahe na tagapagtustos ng busbar, sabihin ang namamahala na pamantayan, ang kinakailangang uri ng ebidensiya sa pagsubok, at kung katanggap-tanggap ang mga ulat ng pagsubok na nasaksihan ng third-party o na-certify ng third-party. Para sa mga kritikal na proyekto sa imprastraktura, ang pagtukoy sa orihinal na uri ng mga sertipiko ng pagsubok mula sa mga akreditadong laboratoryo ng pagsubok (KEMA, CESI, CPRI, o katumbas) sa halip na mga deklarasyon ng pagsubok na tagagawa lamang ay lubos na nakakabawas sa panganib ng proyekto.

Mga Pagsasaalang-alang sa Pangkapaligiran at Partikular sa Site

Ang mga kondisyon ng kapaligiran sa lugar ng pag-install ay nakakaapekto sa pagpili ng materyal ng bus bar, uri ng pagkakabukod, paggamot sa ibabaw, at mga agwat ng pagpapanatili. Ang hindi pagsagot sa mga kundisyon ng site sa yugto ng detalye ay nagreresulta sa napaaga na pagkasira ng insulasyon, pinabilis na kaagnasan sa mga bolted joint, at pinaikling buhay ng serbisyo.

Ambient Temperatura at Altitude

Para sa mga site sa itaas 1,000 m altitude , bumababa ang density ng hangin at kasama nito ang dielectric na lakas ng hangin at ang convective cooling effectiveness. Ang IEC 62271-1 ay nangangailangan ng pagwawasto ng parehong dielectric test voltages at ang kasalukuyang rating para sa altitude na higit sa 1,000 m. Ang isang site sa 2,000 m altitude ay nangangailangan ng altitude correction factor na humigit-kumulang 0.94 na inilapat sa na-rate na dielectric na makatiis ng boltahe , ibig sabihin, ang mga kagamitan na na-rate sa 28 kV power frequency makatiis sa antas ng dagat ay dapat na muling ma-verify sa pinababang air density ng altitude. Kasalukuyang pagbaba ng humigit-kumulang 5% bawat 1,000 m sa itaas ng 1,000 m ay isang malawakang inilapat na pagtatantya ng panimulang punto habang nakabinbin ang detalyadong pagkalkula ng thermal.

Kapaligiran ng Kaagnasan

Ang ISO 9223 corrosion category ng installation site ay namamahala sa kinakailangang proteksyon sa ibabaw ng bus bar conductors, support hardware, at enclosures. Para sa mga site sa corrosion category C3 (moderate — urban industrial inland) o mas mababa, karaniwang mill finish copper o anodized aluminum bus bar na may conductive joint compound sa bolted connections ay karaniwang sapat. Para sa C4 (high — coastal industrial) o C5-M (very high — marine offshore), tin o silver plating sa lahat ng contact zone, hard anodizing ng aluminum surface, at stainless steel o hot-dip galvanized support hardware ay kinakailangan. Sa mga kapaligiran ng petrochemical at chemical plant, kailangang bigyan ng karagdagang pagsasaalang-alang ang paglaban sa mga partikular na kemikal sa proseso, na maaaring mangailangan ng pagtukoy ng mga enclosure na materyales at gasket compound na lumalaban sa hydrogen sulfide, chlorine, o ammonia kung naaangkop.

Mga Kinakailangan sa Seismic Zone

Para sa katamtamang boltahe na mga sistema ng bus bar na naka-install sa seismic zone 2 o mas mataas (bawat IBC o katumbas na pambansang code), ang istruktura ng suporta sa bus bar, mga rating ng insulator cantilever, at anchorage ng enclosure ay dapat na ma-verify laban sa disenyo ng earthquake ground acceleration. Ang kwalipikasyon ng seismic ayon sa IEEE 693 (para sa mga substation ng utility) o IEC 62271-300 (para sa panloob na switchgear) ay maaaring kailanganin ng detalye ng proyekto. Sa mga high seismic zone, ang mga flexible na koneksyon sa pagitan ng mga seksyon ng bus bar at sa pagitan ng bus bar at mga terminal ng kagamitan ay partikular na mahalaga upang maiwasan ang pinsala mula sa pagkakaiba-iba ng paggalaw sa panahon ng pagyanig ng lupa.

Pagsusuri ng Katamtamang Mababang Voltage na Busbar Supplier

Ang teknikal na detalye ng isang bus bar system ay kasing maaasahan lamang ng mga proseso ng pagmamanupaktura at kontrol sa kalidad ng supplier na gumagawa nito. Ang pagpili ng isang may kakayahan at transparent na medium low voltage busbar supplier ay isang mahalagang bahagi ng proseso ng pagkuha, hindi isang pangalawang pagsasaalang-alang.

• Uri ng dokumentasyon ng pagsubok: Humiling ng orihinal na uri ng mga sertipiko ng pagsubok — hindi lamang mga sanggunian sa mga ulat ng pagsubok — sumasaklaw sa pagtaas ng temperatura, pagtitiis ng short-circuit, pagganap ng dielectric, at antas ng proteksyon para sa partikular na kasalukuyang rating at klase ng boltahe ng sistema ng bus bar na ibinibigay. Dapat tukuyin ng mga sertipiko ang laboratoryo ng pagsubok, petsa ng pagsubok, at ang eksaktong nasubok na configuration ng produkto.
• Materyal na certification at traceability: Ang supplier ay dapat magbigay ng mga mill test certificate na nagkukumpirma ng conductor alloy grade, temper, chemical composition, at electrical conductivity para sa bawat production batch. Para sa tanso, kumpirmahin ang C11000 (Cu-ETP) o katumbas; para sa aluminyo, kumpirmahin ang 1350-H19, 6063-T6, o 6101-T61 kung naaangkop.
• Dimensional consistency: Humiling ng mga rekord ng dimensional na inspeksyon o mga ulat sa unang artikulo ng inspeksyon (FAI) na nagpapatunay na ang cross-section ng bus bar, straightness, at pagpoposisyon ng butas (para sa mga pre-drilled bar) ay nasa loob ng tinukoy na tolerance. Lapad at kapal tolerances ng ±0.5 mm o mas mataas ay tipikal para sa precision switchgear bus bar.
• Kakayahan sa paggamot sa ibabaw: Kumpirmahin kung ang tin plating, silver plating, o hard anodizing ay isinasagawa sa loob ng bahay o subcontracted. Ang in-house surface treatment ay nagbibigay sa supplier ng direktang kontrol sa kapal ng plating, adhesion, at coverage — isang makabuluhang kalamangan sa kalidad kaysa sa subcontracted processing.
• Sistema ng pamamahala ng kalidad: Ang sertipikasyon ng ISO 9001 ay ang baseline. Para sa mga utility at kritikal na proyekto sa imprastraktura, humingi ng katibayan ng mga kamakailang pag-audit ng customer, mga rate ng ulat sa hindi pagsunod (non-conformance report, NCR), at mga talaan ng pagkilos sa pagwawasto. Ang isang supplier na handang magbahagi ng data ng kalidad ng pagganap ay nagbibigay ng higit na katiyakan kaysa sa isa na maaari lamang mag-alok ng isang numero ng sertipiko.
• Lead time at pagiging maaasahan ng paghahatid: Kumpirmahin ang mga oras ng lead ng produksyon para sa partikular na alloy, cross-section, at value-added na pagpoproseso (pagputol, pagbabarena, paglalagay ng plating) na kinakailangan. Para sa mga bahagi ng bus bar na kritikal sa proyekto, humingi ng katibayan ng pagganap sa oras na paghahatid at linawin ang diskarte ng supplier sa pamamahala ng pagkakaroon ng hilaw na materyal sa mga panahon ng paghihigpit sa supply chain.

Mga Kasanayan sa Pag-install at Pagpapanatili na Pinoprotektahan ang Pangmatagalang Pagganap

Ang isang wastong tinukoy na sistema ng bus bar ay maaari pa ring hindi gumana kung ang mga kasanayan sa pag-install at pagpapanatili ay hindi sapat. Ang pinakakaraniwang sanhi ng pagkasira ng bus bar na nauugnay sa pag-install ay ang mga hindi maayos na nakahandang bolted joints, hindi tamang bolt torque, at hindi na-accommodated na thermal expansion.

Bolted Pinagsamang Paghahanda at Torque

Sa bawat bolted bus bar connection, linisin ang magkabilang contact surface sa maliwanag na metal gamit ang isang hindi kinakalawang na asero na wire brush kaagad bago i-assemble. Ilapat ang conductive joint compound (batay sa sink para sa aluminyo, batay sa petrolyo para sa tanso) sa magkabilang ibabaw. Higpitan ang mga bolts sa tinukoy na torque ng tagagawa - karaniwan 20–30 Nm para sa M10 bolts at 40–60 Nm para sa M12 bolts sa mga koneksyong tanso-sa-tanso. Gumamit ng mga spring washer ng Belleville sa ilalim ng mga bolt head at nuts sa lahat ng koneksyon sa aluminum bus bar upang mabayaran ang aluminum creep relaxation na nangyayari sa ilalim ng matagal na compressive load sa mataas na temperatura.

Pamamahala ng Thermal Expansion

Ang tanso ay may isang koepisyent ng thermal expansion ng humigit-kumulang 17 × 10⁻⁶ /°C ; humigit-kumulang aluminyo 23 × 10⁻⁶ /°C . Sa isang 20-meter aluminum bus run, ang pagbabago ng temperatura na 70°C — mula sa malamig na kapaligiran sa panahon ng pagkomisyon hanggang sa full-load na temperatura ng pagpapatakbo ng tag-init — ay nagbubunga ng humigit-kumulang 32 mm ng linear expansion . Kung ang paggalaw na ito ay hindi natutugunan ng mga sliding support clamp at flexible expansion joints sa naaangkop na mga agwat, ang nagreresultang compressive stress ay nagdudulot ng buckling ng conductor, pinsala sa mga insulator ng suporta, at progresibong pagluwag ng mga bolted na koneksyon. Ang mga nababaluktot na expansion joint ay dapat na naka-install sa pagitan na hindi lalampas 30–40 metro sa tuwid na pagtakbo ng bus at sa bawat koneksyon sa mga nakapirming terminal ng kagamitan.

Thermographic Inspection

Ang mga infrared thermographic survey ng bus bar bolted joints sa ilalim ng operating load ay ang pinaka-epektibong kasangkapan sa pagpapanatili para sa pagtukoy ng pagbuo ng mga koneksyon na may mataas na resistensya bago sila magdulot ng thermal damage o pagkaantala ng serbisyo. Para sa katamtamang boltahe na mga sistema ng bus bar at mga high-current na low voltage assemblies, ang thermographic inspection ay dapat isagawa sa pag-commissioning at paulit-ulit sa pagitan ng hindi hihigit sa 12 buwan para sa mga kritikal na circuit. Isang pinagsamang tumatakbo nang higit sa 10°C sa itaas ng mga katabing koneksyon sa katumbas na load ay nagpapahiwatig ng mataas na contact resistance na nangangailangan ng imbestigasyon at remediation.
