Ano ang PTFE Tubular Busbar?

Isang PTFE tubular busbar ay isang high-voltage power transmission device na gumagamit ng metal tube (karaniwang tanso o aluminyo) bilang conductor, PTFE-oriented film bilang pangunahing insulating medium, at isang precision mechanical winding na proseso upang bumuo ng multi-layer shielding structure. Ang mga pangunahing tampok nito ay kinabibilangan ng: PTFE films na pinahiran ng silicone oil sa pagitan ng mga layer upang bumuo ng isang siksik, walang bisa na tuluy-tuloy na dielectric; isang pagsasaayos na hindi bababa sa 5 capacitive shielding layer (kabilang ang zero-potential, graded, at grounded shielding layer); at silicone rubber creepage extension component para makamit ang optimized na electric field distribution at pinahusay na creepage performance.

Ang ganitong uri ng busbar ay gumagana sa loob ng hanay ng temperatura na -60 ℃ hanggang 250 ℃ , nakakamit ng rating ng proteksyon ng IP68 , at nag-aalok ng mahusay na paglaban sa kaagnasan at mataas/mababang temperatura, ginagawa itong sadyang binuo para sa matinding operating environment.

Pagsusuri sa Structural: Precision na Disenyo ng Five-Layer Protection System

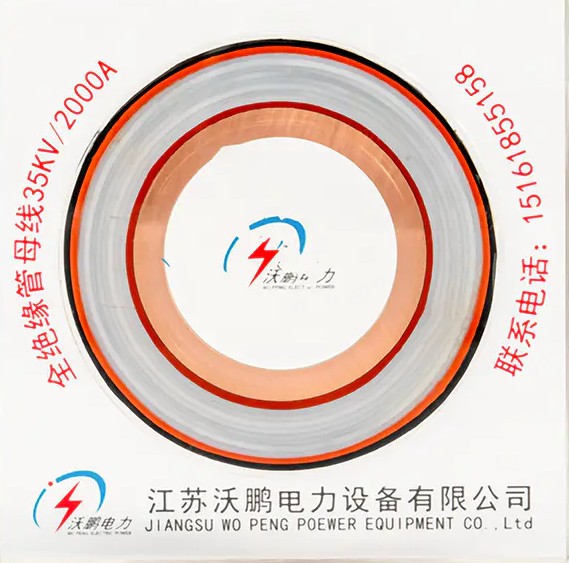

Ang istruktura ng pagkakabukod ng PTFE tubular busbar ay gumagamit ng isang layered na konsepto ng proteksyon mula sa loob palabas, na ang bawat layer ay tumutupad sa mga partikular na electrical at mechanical function:

Conductor Layer at Istruktura ng Pagwawaldas ng init

Ang konduktor ay karaniwang gumagamit ng T2Y high-purity copper tubing na may tansong nilalaman na ≥99.90%. Kung ikukumpara sa mga rectangular conductor ng parehong cross-section, ang tubular structure ay nagdaragdag ng surface area ng 40% at pinapabuti ang pagkakapareho ng pamamahagi ng kasalukuyang density sa pamamagitan ng 60% . Sa mga pagsubok sa engineering, ang isang Φ200 × 10mm na tansong tubular busbar na may dalang 4000A ay nagpakita ng pagtaas ng temperatura 15 ℃ mas mababa kaysa sa mga karaniwang cable. Pinapanatili ng guwang na istraktura ang koepisyent ng epekto ng balat na Kf≤1, na binabawasan ang resistensya ng AC 35% kumpara sa mga parihabang konduktor; ang isang Φ300 × 15mm na detalye ay maaaring patuloy na dalhin 12000A .

Pangunahing Layer ng Insulation: PTFE-Oriented Film

Ang pangunahing insulation layer ay gumagamit ng PTFE-oriented foil film na pinapagbinhi ng silicone oil. Ang PTFE molecular chain ay gumagamit ng helical arrangement na may carbon-fluorine bond energy na 485kJ/mol, na nagbibigay sa materyal ng napakataas na chemical stability. Ang insulation layer na ito ay nananatiling matatag sa isang hanay ng temperatura ng -250 ℃ hanggang 340 ℃ ; pagkatapos ng 10 taon ng operasyon sa mga kapaligiran na may 80 ℃ araw-araw na pag-indayog ng temperatura, ang pagkawala ng dielectric ay tumataas lamang 0.003% .

Multi-Layer Capacitive Shielding System

Ang istraktura ng shielding layer ay karaniwang kinabibilangan ng:

• Zero-Potensyal na Shielding Layer : Mahigpit na dumidikit sa ibabaw ng konduktor upang ipantay ang patlang ng kuryente sa ibabaw ng konduktor
• Markahang Shielding Layer : Ang isang 0.2mm braided copper mesh belt ay bumubuo ng isang Faraday cage effect, na binabawasan ang busbar surface electric field strength mula 2.3kV/mm hanggang 0.7kV/mm at ganap na inaalis ang mga panganib sa paglabas ng corona
• Grounded Shielding Layer : Nagbibigay ng panghuling kaligtasan sa saligan na proteksyon

Ang configuration ng silicone rubber creepage extension component ay higit pang nag-optimize sa dulo ng electric field distribution, na pumipigil sa paglabas sa ibabaw.

Proteksiyon na Panlabas na Layer

Ang panlabas na layer ay gumagamit ng polyolefin polymer sheaths o silicone rubber materials na may isang IP68 proteksyon rating, ganap na pumipigil sa pagpasok ng alikabok at pagpapagana ng pangmatagalang operasyon sa ilalim ng tubig. Sa salt spray tests, ang 10-taong corrosion rate ay ≤ 0.01mm/taon .

Mga Materyal na Katangian: PTFE Madaling Maangkop sa Matitinding Kapaligiran

Bilang pangunahing materyal sa pagkakabukod para sa mga busbar, ang mga bentahe ng pagganap ng PTFE ay nagmumula sa natatanging istrukturang molekular nito:

Tandaan na ang PTFE ay nagsisimula ng makabuluhang thermal decomposition sa 380 ℃, kaya ang mga aplikasyon ng engineering ay dapat magpanatili ng 10-15% na margin sa kaligtasan ng temperatura, na pinapanatili ang operating temperatura sa ibaba 240 ℃. Ang kasing liit ng 0.1% na karumihan ay maaaring mabawasan ang temperatura ng pagbaluktot ng init ng 12 ℃, na ginagawang kritikal ang kontrol sa kadalisayan ng materyal.

Mga Kalamangan sa Pagganap: Bakit Pumili ng Tubular na Structure

Rebolusyonaryong Kasalukuyang Dala-dalang Kapasidad na Pagpapahusay

Ang guwang na tubular na istraktura ay pangunahing nagbabago sa kasalukuyang mga pattern ng pamamahagi. Ipinapakita ng data ng pagsubok ng proyekto ng State Grid UHV na ang mga solusyon sa tubular busbar ay nagpapabuti sa kasalukuyang kapasidad na nagdadala ng 200% kumpara sa tradisyonal na hugis-parihaba na busbar. Ang prinsipyo ay nakasalalay sa epektibong pagsugpo sa epekto ng balat sa mga tubular conductor, na nagreresulta sa mas pare-parehong kasalukuyang pamamahagi at makabuluhang nabawasan ang AC resistance.

Structural Advantages sa Mechanical Strength

Ang modulus ng seksyon ng tubular cross-section ay umabot 4 na beses na ng mga hugis-parihaba na busbar. Sa single-span 13-meter support structures, ito ay makatiis 50kA short-circuit kasalukuyang epekto nang walang pagpapapangit, binabawasan ang paggamit ng bracket sa pamamagitan ng 60% kumpara sa mga tradisyonal na solusyon. Ang katangiang ito ay nagbibigay ng hindi mapapalitang mga kalamangan sa malalaking pabrika, substation, at mga proyekto ng utility tunnel.

Comprehensive Evolution ng Environmental adaptability

Ang panlabas na sistema ng proteksyon ay pumasa sa C5-level na anti-corrosion certification. Ang mga anti-UV tri-color sheath ay nagpapakita ng mga pagbabago sa pagkakaiba ng kulay ΔE≤3 (CIE Lab* standard) sa ilalim ng matinding sikat ng araw. Ang proteksiyon na panlabas na layer ay maaaring makatiis ng 30 metrong presyon ng lalim ng tubig at pagguho ng tubig-dagat, na may lampas sa buhay ng serbisyo ng disenyo. 30 taon .

Mga Sitwasyon ng Aplikasyon: Saklaw mula Lupa hanggang Malalim na Dagat

Bagong Energy Power Generation

Sa offshore wind farm application, PTFE tubular busbars palitan ang tradisyunal na kagamitan sa GIS, na binabawasan ang footprint ng substation sa pamamagitan ng 40% . Ang anti-vibration na disenyo nito ay maaaring makatiis sa Kategorya 12 bagyo na may vibration acceleration tolerance ng 5g . Sa mga photovoltaic power station, ang mga layer ng insulation ng PTFE ay lumalaban sa pang-araw-araw na pagbabago ng temperatura na 80 ℃, na tinitiyak ang maaasahang DC high-voltage transmission.

Mga Kapaligiran na Kemikal at Nakakasira

Maaaring labanan ng PTFE ang halos lahat ng kilalang acid, base, organic solvents, at oxidizer. Sa mga kapaligiran sa paggawa ng kemikal, ang mga ibabaw ng busbar ay hindi madaling makaipon ng mga kontaminant, at ang pagganap ng pagkakabukod ay hindi bumababa dahil sa kemikal na kaagnasan. Ang paglalagay ng mga filled na materyales ng PTFE sa mekanikal na kagamitan ay nilulutas din ang problema ng lubricating oil contaminating products.

Munisipal na Infrastruktura at Mga Espesyal na Proyekto

Sa mga cross-sea tunnel, integrated utility corridors, at iba pang mahalumigmig o lubog na mga kapaligiran, tinitiyak ng rating ng proteksyon ng IP68 ang pangmatagalang maaasahang operasyon ng busbar. Ang mga disenyo ng arched busbar ay maaaring umayon sa mga ibabaw ng gusali na may mga pagpapaubaya sa pag-install na kinokontrol sa loob ±1mm , nakakatugon sa dalawahang hinihingi ng modernong aesthetics at functionality ng arkitektura.

Extreme Temperature Environment

Sa sobrang lamig na mga rehiyon, ang PTFE ay nagpapanatili ng isang tiyak na antas ng flexibility sa -260 ℃ napakababang temperatura; sa mga kapaligirang pang-industriya na may mataas na temperatura, ang tensile strength nito sa 260 ℃ ay nananatiling humigit-kumulang 5MPa (mga 1/5 ng halaga ng temperatura ng kuwarto), na may flexural strength na 1.4MPa , tinitiyak ang integridad ng istruktura sa mga emergency na estado.

Ebolusyon ng Teknolohiya at Mga Direksyon sa Hinaharap

Intelligent Monitoring Integration

Susunod na henerasyon PTFE tubular busbars maaaring isama ang built-in na fiber optic na mga sistema ng pagsubaybay sa temperatura para sa real-time na pagsubaybay sa temperatura ng konduktor. Ipinapakita ng kasanayan sa engineering na ang teknolohiyang ito ay maaaring magbigay ng maagang babala sa mga potensyal na hot spot 48 oras nang maaga, binabawasan ang mga rate ng pagkabigo mula 0.3/taon hanggang 0.02/taon . Ang mga pag-ulit sa hinaharap ay isasama ang 5G na mga module ng komunikasyon para paganahin ang real-time na pag-upload ng 128 operating parameter at predictive maintenance.

Pag-upgrade ng Green Material

Ang mga bagong henerasyong produkto na gumagamit ng mga recycled na materyales na tanso (copper content ≥95% recycled material) ay nagpapababa ng carbon footprint sa pamamagitan ng 38% kumpara sa mga tradisyunal na produkto sa mga senaryo na sensitibo sa carbon gaya ng mga data center, na umaayon sa pandaigdigang kalakaran patungo sa kagamitang may mababang carbon.

Superconducting Technology Exploration

Nakamit na ang mga high-temperature superconducting copper tubular busbar sa yugto ng laboratoryo 20000A kasalukuyang-carrying capacity sa -196℃, na may inaasahang komersyal na aplikasyon sa bandang 2030, na muling tutukuyin ang mga teknikal na hangganan ng high-current transmission.

Mga Mahahalaga sa Pagpili at Pagpapatakbo at Pagpapanatili

Sa mga praktikal na aplikasyon sa engineering, ang mga sumusunod na teknikal na punto ay nararapat na bigyang pansin:

1. Pagpili ng Kapal ng Pader : Para sa mga chemical pipeline sealing application, inirerekumenda ang mga unfilled na manggas ng PTFE na may kapal ng pader na ≥1mm; para sa mga aplikasyon ng electrical insulation na napapailalim sa cyclic thermal shock, inirerekomenda ang mga modelong pinatibay ng carbon fiber, na umaabot sa haba ng thermal fatigue 3 beses ng mga karaniwang modelo
2. Margin ng Temperatura : Ang lahat ng mga application na may mataas na temperatura ay dapat magpanatili ng 10-15% margin sa kaligtasan ng temperatura
3. Bahagyang Pagkontrol sa Paglabas : Dapat kontrolin ng mga de-kalidad na produkto ang bahagyang paglabas sa ibaba 5pC (sa pagsubok na boltahe 1.5Ur), higit sa pamantayang limitasyon ng IEC na 10pC
4. Pinoprotektahan ang Integridad ng Layer : Ang pagpapatuloy ng mga graded shielding layer ay direktang nakakaapekto sa pamamahagi ng electric field; ang pag-install ay dapat maiwasan ang pagkabasag o pagkulubot ng mga tansong mesh na sinturon
